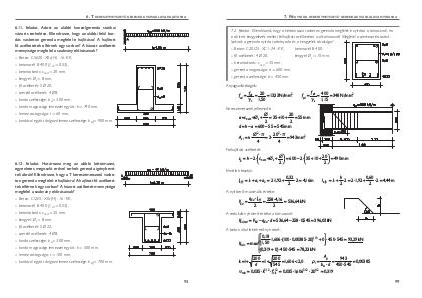

6. T keresztmetszetű gerendák vizsgálata hajlításra
6.11. feladat. Adott az alábbi konzolgerenda statikai
váza és terhelése. Ellenőrizze, hogy az alábbi felül bordás vasbeton gerenda megfelel-e hajlításra! A hajlított
fő acélbetétek elférnek egy sorban? A húzott acélbetét
mennyisége megfelel a szabvány előírásainak?
‒‒ Beton: C16/20 - X0v(H) - 16 - KK,
‒‒ betonacél: B 400 (ξc0= 0,53),
‒‒ betontakarás: cnom= 30 mm,
‒‒ kengyel: Øs = 8 mm,
‒‒ fő acélbetét: 5 Ø 20,
‒‒ szerelő acélbetét: 4 Ø 8,
‒‒ borda szélessége: bw= 300 mm,
‒‒ borda magassága lemezzel együtt: h = 740 mm,
‒‒ lemez vastagsága: t = 60 mm,
‒‒ bordával együtt dolgozó lemez széles
