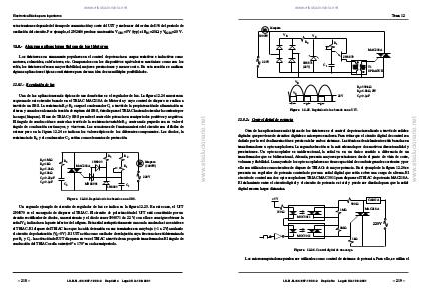

12.8.2.- Control digital de potencia
Otra de las aplicaciones más típicas de los tiristores es el control de potencia realizado a través de señales
digitales que proviene de circuitos digitales o microprocesadores. Para evitar que el circuito digital de control sea
dañado por la red de alimentación es preciso aislar ambos sistemas. Las técnicas de aislamiento están basadas en
transformadores u opto-acopladores. La segunda elección es la más adecuada por dos motivos: direccionalidad y
prestaciones. Un opto-acoplador es unidireccional, la señal va en un único sentido a diferencia de un
transformador que es bidireccional. Además, presenta mayores prestaciones desde el punto de vista de coste,
volumen y fiabilidad. La mayoría de los opto-acopladores no tiene capacidad de conducir grandes corrientes y por
ello son utilizados como circuitos de disparo de TRIACs de mayor potencia. En el ejemplo de la figura 12.26 se
presenta un regulador de potencia controlado por una señal digital que actúa sobre una carga de alterna. El
circuito de control son dos opto-acopladores TRIAC MAC3011 para disparar el TRIAC de potencia MAC218A.
El aislamiento entre el circuito digital y el circuito de potencia es total y puede ser diseñado para que la señal
digital recorra largas distancias.
+5V
CARGA
300Ω
MAC218A
1MΩ
150Ω
MOC3011
220V
1MΩ
MOC3011
1kΩ
Figura 12.26. Control digital de una carga.
