Electronica Básica para Ingenieros
circuito de interfase de entrada/salida de un microcomputador que es un circuito compatible TTL con un fan-out
muy bajo y de baja potencia que no permite actuar directamente sobre tiristores. La figura 12.27 indica el circuito
completo de control de cargas resistivas (lámparas, resistencias térmicas,…) o inductivas (motores,
transformadores,…) realizado a través de un microcomputador. El aislamiento entre el circuito de control y el
circuito de potencia se realiza mediante opto-acopladores MAC3011 activados por la salida de puertas TTL de la
serie 7400. El problema que presenta el circuito de la figura 12.26 es la ausencia de sincronización entre la señal
de control digital y la fase de la línea. Esta falta de sincronización afecta fuertemente a la carga y a los dispositivos
de potencia que reducen su vida media de duración. Para resolver este problema, se ha añadido al circuito de la
figura 12.27 un detector de paso por cero de la señal alterna constituido por un transformador y el transistor
2N3904. En el colector de este transistor tenemos una onda cuadrada que estará en estado lógico alto únicamente
cuando la señal AC de la línea pase por cero; en el resto será bajo. Esto permitirá el paso de la señal de control
digital del microprocesador únicamente cuando la señal AC pase por cero.
+5V
+5V
7400
DATA
300Ω
MAC218A
300Ω
300Ω
2.4kΩ
0.1µF
CARGA
INDUCTIVA
MAC218A
MOC3011
1kΩ
6.3V
3kΩ
2N3904
100kΩ

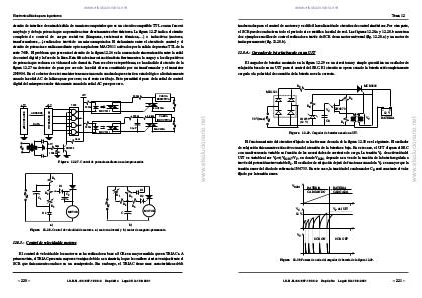

Figura 12.27. Control de potencia mediante un microprocesador.
R1
D1
D1
R2
C2
C1
R1
R3
R2
R3
MOTOR
D2
R4
MOTOR
C
a)
D2
b)
Figura 12.28. Control de velocidad de motores. a) motor universal y b ) motor de magneto-permanente.
12.8.3.- Control de velocidad de motores
El control de velocidad de los motores se ha realizado en base a SCRs en mayor medida que en TRIACs. A
primera vista, el TRIAC presenta mayores ventajas debido a su simetría, lo que le confiere ciertas ventajas frente al
SCR que únicamente conduce en un semiperiodo. Sin embargo, el TRIAC tiene unas características dv/dt
– 220 –
I.S.B.N.:84-607-1933-2
Depósito
Legal:SA-138-2001
www.elsolucionario.net
ADDRESS
CARGA
RESISTIVA
MOC3011
INTERFASE I/O
µPROCESADOR
+5V
300Ω
