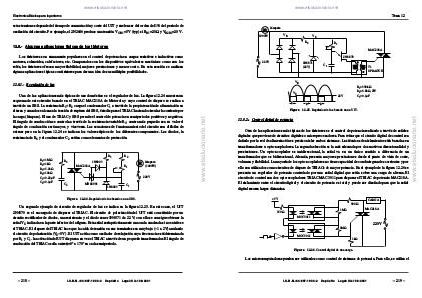

Electronica Básica para Ingenieros
estas tensiones depende del tiempo de conmutación y corte del UJT y suelen ser del orden del 1% del periodo de
oscilación del circuito. Por ejemplo, el 2N2646 produce una tensión VOB1=5 V (typ) si RB1=20Ω y VB2B1=20 V.
12.8.- Algunas aplicaciones típicas de los tiristores
Los tiristores son sumamente populares en el control de potencia en cargas resistivas e inductivas como
motores, solenoides, calefactores, etc. Comparados con los dispositivos equivalentes mecánicos como son los
relés, los tiristores ofrecen mayor fiabilidad, mejores prestaciones y menor costo. En esta sección se analizan
algunas aplicaciones típicas con tiristores para dar una idea de sus múltiples posibilidades.
Una de las aplicaciones más típicas de uso doméstico es el regulador de luz. La figura 12.24 muestra un
esquema de este circuito basado en el TRIAC MAC218A de Motorola y cuyo control de disparo se realiza a
través de un SBS. La resistencia R1+ R2 carga el condensador C1 a través de la propia tensión de alimentación en
alterna y cuando se alcanza la tensión de ruptura del SBS, éste dispara el TRIAC haciendo circular la corriente por
la carga (lámpara). El uso de TRIAC y SBS permite el control de potencia en semiperiodos positivos y negativos.
El ángulo de conducción se controla a través de la resistencia variable R1; contra más pequeño sea su valor el
ángulo de conducción será mayor, y viceversa. Las ecuaciones de funcionamiento del circuito son difíciles de
extraer pero en la figura 12.24 se indican los valores típicos de los diferentes componentes. Los diodos, la
resistencia de R4 y el condensador C2 actúan como elementos de protección.
R 1 =1MΩ
R 2 =1kΩ
R 3 =5.1kΩ
R 4 =10kΩ
C 1 =0.22µF
C 2 =0.1µF
R3
R4
R2
1N4003
R1
MAC218A
lámpara
(1000W)
220V
C2
MBS4991
1N4003
C1
Figura 12.24. Regulador de luz basado en un SBS.
Un segundo ejemplo de circuito de regulador de luz se indica en la figura 12.25. En este caso, el UJT
2N4870 es el encargado de disparar al TRIAC. El circuito de polarización del UJT está constituido por un
circuito rectificador de diodos, una resistencia y el diodo zener 1N4871 de 22 V; con ello se consigue obtener la
señal VS indicada en la parte inferior de la figura. Esta señal sería prácticamente una onda cuadrada si no existiese
el TRIAC. El disparo del TRIAC hace que la caída de tensión en sus terminales sea muy baja (~1 a 2V) anulando
el circuito de polarización (VS ~0V). El UJT actúa como oscilador de relajación cuya frecuencia está determinada
por R1 y C1. la activación del UJT dispara a su vez el TRIAC a través de un pequeño transformador. El ángulo de
conducción del TRIAC oscila entre φ=0º a 170º en cada semiperiodo.
– 218 –
I.S.B.N.:84-607-1933-2
Depósito
Legal:SA-138-2001
www.elsolucionario.net
12.8.1.- Regulación de luz
