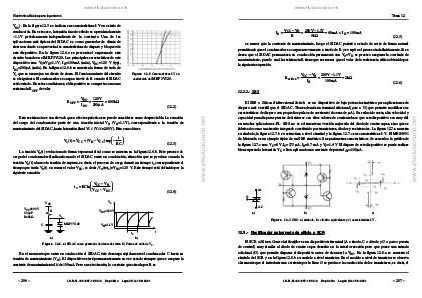

Electronica Básica para Ingenieros
VBO). En la figura 12.5 se indican sus características I-V en estado de
conducción. En este caso, la tensión ánodo-cátodo es aproximadamente
~1.1V prácticamente independiente de la corriente. Una de las
aplicaciones más típicas del SIDAC es como generador de diente de
sierra en donde se aprovecha las características de disparo y bloqueo de
este dispositivo. En la figura 12.6.a se presenta el esquema de este
circuito basado en el MKP3V120. Las principales características de este
dispositivo son: VT≅VH=1.1V, IH=100mA (máx), VBO=120 V (typ),
IBO=200µA (máx). En la figura 12.6.b se muestra la forma de onda de
Vo que se asemeja a un diente de sierra. El funcionamiento del circuito
es el siguiente. El condensador se carga a través de R cuando el SIDAC
está cortado. En estas condiciones, el dispositivo se comporta como una
resistencia ROFF de valor
Figura 12.5. Características I-V en
conducción del MKP3V120.
V
120 V
R OFF = BO =
= 600 kΩ
I BO 200µA
Esta resistencia es tan elevada que a efectos prácticos se puede considerar como despreciable. La ecuación
del carga del condensador parte de una tensión inicial VH (VH=1.1V), correspondiente a la tensión de
mantenimiento del SIDAC, hasta la tensión final VCC (VCC=200V). Esta ecuación es
t
Vo ( t ) = VCC + (VH − VCC )exp −
RC
(12.3)
La tensión Vo(t) evoluciona de forma exponencial tal como se muestra en la figura 12.6.b. Este proceso de
carga del condensador finalizará cuando el SIDAC entre en conducción, situación que se produce cuando la
tensión Vo(t) alcance la tensión de ruptura, es decir, el proceso de carga durará un tiempo to correspondiente al
tiempo que tarda Vo(t) en tomar el valor VBO, es decir, Vo(t=to)=VBO=120 V. Este tiempo está definido por la
siguiente ecuación
V − VH
t o = RC ln CC
VCC − VBO
Vo
VCC
VCC=200 V
C=1µF
R=5kΩ
(12.4)
R
VBO =120V
Vo
MKP3V120
C
VH≅1.1V
t
to
a)
b)
Figura 12.6. a) SIDAC como generador de diente de sierra. b ) Forma de onda de Vo .
En el momento que entra en conducción el SIDAC, éste descarga rápidamente el condensador C hasta su
tensión de mantenimiento (VH). El dispositivo estará permanentemente en ese estado siempre que se asegure la
corriente de mantenimiento IH de 100mA. Pero en este circuito, la corriente que circula por R es
