Tema 12

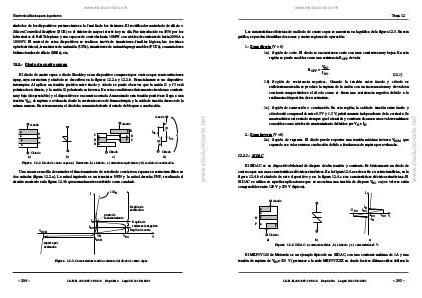

Las características eléctricas de un diodo de cuatro capas se muestran en la gráfica de la figura 12.3. En esta
gráfica, se pueden identificar dos zonas y cuatro regiones de operación:
1.- Zona directa (V > 0)
1.a) Región de corte. El diodo se encuentra en corte con unas corrientes muy bajas. En esta
región se puede modelar como una resistencia ROFF de valor
V
R OFF = BO
I BO
(12.1)
1.c) Región de saturación o conducción. En esta región, la caída de tensión entre ánodo y
cátodo está comprendida entre 0.5V y 1.5 V, prácticamente independiente de la corriente. Se
mantendrá en este estado siempre que la tensión y corriente alcancen unos valores mínimos
conocidos como niveles de mantenimiento definidos por VH e IH.
2.- Zona inversa (V <0 )
2.a) Región de ruptura. El diodo puede soportar una tensión máxima inversa VRSM que
superado ese valor entra en conducción debido a fenómenos de ruptura por avalancha.
12.2.1.- SIDAC
El SIDAC es un dispositivo bilateral de disparo de alta tensión y corriente. Es básicamente un diodo de
cuatro capas con unas características eléctricas simétricas. En la figura 12.4.a se describe su estructura física, en la
figura 12.4.b
