Tema 10
se puede incrementar utilizando circuitos de control automático de ganancia a costa de reducir la amplitud de
salida. Los osciladores de baja frecuencias exige altos valores de los componentes. En este caso, se recomienda la
utilización de OAs con entrada JFET para minimizar los efectos de corriente de polarización y permitir valores de
resistencias de decenas de MΩ para obtener frecuencias de oscilación de hasta 0.01 Hz.
Existen circuito monolíticos como el oscilación de precisión 4023/75 de Burr-Brown basado en el puente de
Wien y osciladores de cuadratura para tener señales de salida tipo seno y coseno (es un seno con desfasado 90º)
como el 4423 de Burr-Brown, entre otros.

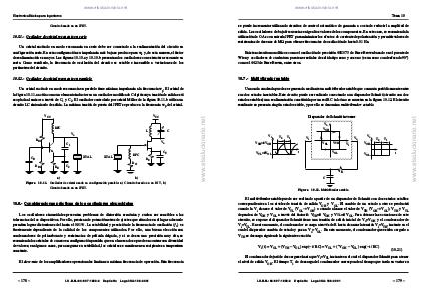

10.7.- Multivibrador astable
Disparador de Schmitt inversor
Vo
VOH
Vi
T2
T1
VTH=ßVOH
VTL=ßVOL
Vo
Vi
VTL
t
VTH
Vi
VOL
Vo
T2
T1
VOH
VOL
t
R
C
Figura 10.12. Multivibrador astable.
El multivibrador astable puede ser realizado a partir de un disparador de Schmitt con dos estados estables
correspondientes a los niveles de tensión de salida VOH y VOL. El cambio de un estado a otro se producirá
cuando la Vi alcance el valor de VTL (VOL→VOH) o cuando alcance el valor de VTH (VOH→VOL); VTH y VTL
dependen de VOH y VOL a través del factor ß: VTH=ß VOH y VTL=ß VOL. Para obtener las ecuaciones de este
circuito, se supone el disparador Schmitt tiene una tensión de salida inicial de Vo=VOH y el condensador de
Vi=VTL. En este momento, el condensador se carga a través de R hasta alcanzar la tensión Vi=VTH, instante en el
cual el disparador cambia de estado y pasa a Vo=VOL. En este momento, el condensador que estaba cargado a
VTH se descarga siguiendo la siguiente ecuación
Vi ( t ) = VOL + (VTH − VOL ) exp( − t / RC) = VOL + ( ˚V OH − VOL ) exp( − t / RC)
(10.21)
El condensador dejará de descargarse hasta que Vi=VTL instante en el cual el disparador Schmitt pasa a tener
el nivel de salida VOH. El tiempo T1 de descarga del condensador corresponde al tiempo que tarda en variar su
I.S.B.N.:84-607-1933-2
Depósito
Legal:SA-138-2001
– 179 –
www.elsolucionario.net
Una onda cuadrada puede ser generada mediante un multivibrador astable que conmuta periódicamente entre
sus dos estados inestables. Este circuito puede ser realizado conectando a un disparador Schmitt (circuito con dos
estados estables) una realimentación constituida por un red RC tal cómo se muestra en la figura 10.12. El circuito
resultante no presenta ningún estado estable, y por ello se denomina multivibrador astable.
