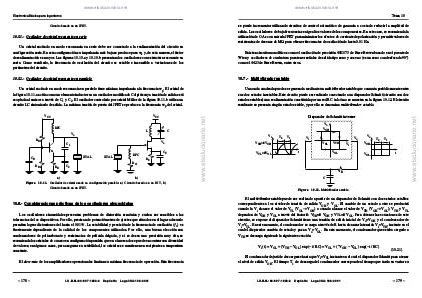

Electronica Básica para Ingenieros
Circuito basado en un JFET.
10.5.1.- Oscilador de cristal resonante en serie
Un cristal excitado en modo resonancia en serie debe ser conectado a la realimentación del circuito en
configuración serie. En esta configuración su impedancia más baja se produce para ws y, de esta manera, el factor
de realimentación es mayor. Las figuras 10.10.a y 10.10.b presentan dos osciladores con estructura resonante en
serie. Como resultado, la frecuencia de oscilación del circuito es estable e insensible a variaciones de los
parámetros del circuito.
10.5.2.- Oscilador de cristal resonante en paralelo
VCC
VCC
RFC
L
Vo
R B1
Vo
C1
XTAL
CB
R B2
RE
C
XTAL
CS
RFC
RS
RG
C2
a)
b)
Figura 10.11. Oscilador de cristal usado en configuración paralelo: a) Circuito basado en un BJT, b )
Circuito basado en un JFET.
10.6.- Consideraciones prácticas de los osciladores sinusoidales
Los osciladores sinusoidales presentan problemas de distorsión armónica y suelen ser sensibles a las
tolerancias de los dispositivos. Por ello, precisan de potenciómetros de ajustes que situados en el lugar adecuado
permiten lograr distorsiones del hasta el 0.01%. La estabilidad y precisión de la frecuencia de oscilación (ƒo) es
fuertemente dependiente de la calidad de los componentes utilizados. Por ello, una buena elección son
condensadores de policarbonato y resistencias de película delgada, y si se desea una precisión muy alta, se
recomienda los cristales de cuarzo en configuración paralela que en el mercado se puede encontrar con diversidad
de valores; en algunos casos, para asegurar su estabilidad, los cristales se mantienen en recipientes a temperatura
constante.
El slew-rate de los amplificadores operacionales limitan su máxima frecuencia de operación. Esta frecuencia
– 178 –
I.S.B.N.:84-607-1933-2
Depósito
Legal:SA-138-2001
www.elsolucionario.net
Un cristal excitado en modo resonancia en paralelo tiene máxima impedancia a la frecuencia wp. El cristal de
la figura 10.11.a actúa como un elemento inductor en un oscilador modificado Colpitts cuya tensión de salida está
acoplada al emisor a través de C1 y C2. El oscilador controlado por cristal Miller de la figura 10.11.b utiliza un
circuito LC sintonizado de salida. La máxima tensión de puerta del JFET se produce a la frecuencia wp del cristal.
