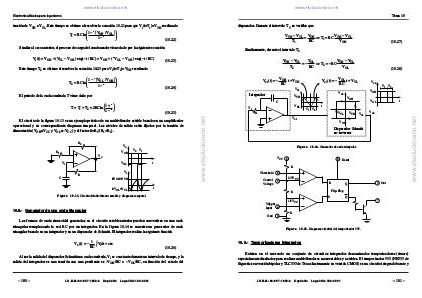

Electronica Básica para Ingenieros
tensión de VTH a VTL. Este tiempo se obtiene al resolver la ecuación 10.21 para que Vi(t=T1)=VTH resultando
1 − ˚ (VOH / VOL )
T1 = RC ln
1− ˚
(10.22)
Similar al caso anterior, el proceso de carga del condensador viene dado por la siguiente ecuación
Vi ( t ) = VOH + (VTL − VOH ) exp( − t / RC) = VOH + ( ˚V OL − VOH ) exp( − t / RC)
(10.23)
Este tiempo T2 se obtiene al resolver la ecuación 10.23 para Vi(t=T2)=VTH resultando
1 − ˚ (VOL / VOH )
T2 = RC ln
1− ˚
(10.24)
El periodo de la onda cuadrada T viene dado por
1+ ˚
T = T1 + T2
