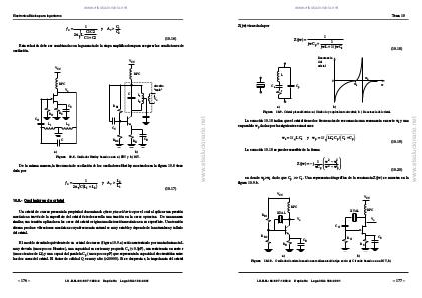

www.elsolucionario.net Electronica Básica para Ingenieros ƒo = 1 C1C2 2π L C1 + C2 y Av > C1 C2 (10.16) Esta relación debe ser combinada con la ganancia de la etapa amplificadora para asegurar las condiciones de oscilación. VCC VCC RFC RFC circuito "tank" Vo C L1 Vo L2 CS R B1 CG L1 L2 CC R B2 C RE a) CE b) Figura 10.8. Oscilador Hartley basado en un a) FET y b ) BJT. De la misma manera, la frecuencia de oscilación de los osciladores Hartley mostrados en la figura 10.8 viene dada por ƒo = 1 2 π C( L1 + L 2 ) L y Av > 2 L1 (10.17) 10.5.- Osciladores de cristal Un cristal de cuarzo presenta la propiedad denominada efecto piezoeléctrico por el cual al aplicar una presión mecánica a través de la superficie del cristal éste desarrolla una tensión en la caras opuestas. De una manera similar, una tensión aplicada en las caras del cristal origina una distorsión mecánica en su superficie. Una tensión alterna produce vibraciones mecánicas cuya frecuencia natural es muy estable y depende de la naturaleza y tallado del cristal. El modelo circuital equivalente de un cristal de cuarzo (figura 10.9.a) está caracterizado por una inductancia L muy elevada (unos pocos Henrios), una capacidad en serie muy pequeña Cs (<0.5pF), una resistencia en serie r (unos cientos de Ω), y una capacidad paralela Cp (unos pocos pF) que representa la capacidad electrostática entre las dos caras del cristal. El factor de calidad Q es muy alto (>20000). Si se desprecia r, la impedancia del cristal – 176 – I.S.B.N.:84-607-1933-2 Depósito Legal:SA-138-2001 www.elsolucionario.net RS RG
