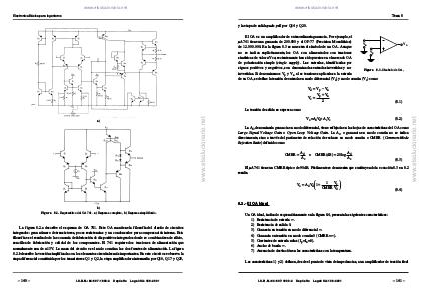

www.elsolucionario.net www.elsolucionario.net Electronica Básica para Ingenieros a) b) Figura 8.2. Esquemático del OA 741. a) Esquema completo, b ) Esquema simplificado. La figura 8.2.a describe el esquema de OA 741. Este OA mantiene la filosofía del diseño de circuitos integrados: gran número de transistores, pocas resistencias y un condensador para compensación interna. Esta filosofía es el resultado de la economía de fabricación de dispositivos integrados donde se combina área de silicio, sencillez de fabricación y calidad de los componentes. El 741 requiere dos tensiones de alimentación que normalmente son de ±15V. La masa del circuito es el nudo común a las dos fuentes de alimentación. La figura 8.2.b describe la versión simplificada con los elementos circuitales más importantes. En este circuito se observa la etapa diferencial constituida por los transistores Q1 y Q2, la etapa amplificadora intermedia por Q16, Q17 y Q23, – 140 – I.S.B.N.:84-607-1933-2 Depósito Legal:SA-138-2001
