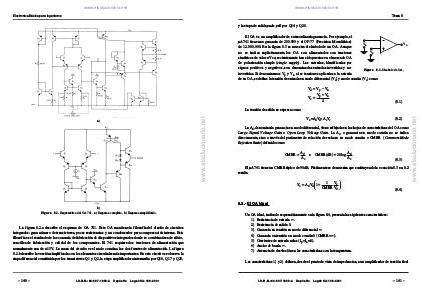

Tema 8
y la etapa de salida push-pull por Q14 y Q20.
El OA es un amplificador de extraordinaria ganancia. Por ejemplo, el
µA741 tiene una ganancia de 200.000 y el OP-77 (Precision Monolithics)
Vn
Vo
de 12.000.000. En la figura 8.3 se muestra el símbolo de un OA. Aunque
Vp
no se indica explícitamente, los OA son alimentados con tensiones
simétricas de valor ±Vcc; recientemente han sido puestos en el mercado OA
de polarización simple (single supply). Las entradas, identificadas por
signos positivos y negativos, son denominadas entradas invertidas y noFigura 8.3. Símbolo de OA,
invertidas. Si denominamos Vp y Vn a las tensiones aplicadas a la entrada
de un OA, se define la tensión de entrada en modo diferencial (Vd) y modo común (Vc) como
Vd = Vp − Vn
Vp + Vn
Vc =
2
(8.1)
Vo=AdVd+AcVc
(8.2)
La Ad, denominada ganancia en modo diferencial, viene reflejada en las hojas de características del OA como
Large Signal Voltage Gain o Open Loop Voltage Gain. La Ac, o ganancia en modo común no se indica
directamente, sino a través del parámetro de relación de rechazo en modo común o CMRR (Common-Mode
Rejection Ratio) definido como
CMRR =
Ad
Ac
A
o CMRR(dB) = 20 log d
Ac
(8.3)
El µA741 tiene un CMRR típico de 90dB. Fácilmente se demuestra que sustituyendo la ecuación 8.3 en 8.2
resulta
1
Vo = A d Vd 1 +
CMRR
Vc
Vd
(8.4)
8.2.- El OA ideal
Un OA ideal, indicado esquemáticamente en la figura 8.4, presenta las siguientes características:
1) Resistencia de entrada ∞.
2) Resistencia de salida 0.
3) Ganancia en tensión en modo diferencial ∞.
4) Ganancia en tensión en modo común 0 (CMRR=∞).
5) Corrientes de entrada nulas (Ip=In=0).
6) Ancho de banda ∞.
7) Ausencia de desviación en las características con la temperatura.
Las características 1) y 2) definen, desde el punto de vista de impedancias, a un amplificador de tensión ideal
I.S.B.N.:84-607-1933-2
Depósito
Legal:SA-138-2001
– 141 –
www.elsolucionario.net
La tensión de salida se expresa como
