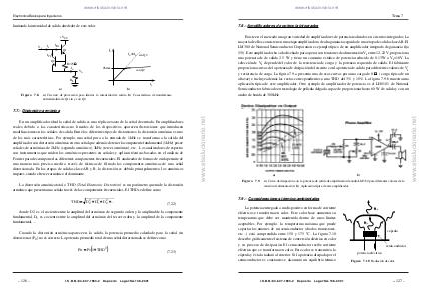

Electronica Básica para Ingenieros
limitando la intensidad de salida alrededor de este valor.
+VCC
Vi
IB1
Ii
Q1
Io
IC2
Q2
R=25Ω
Io
Io =ßIi sin Q2
28mA
con Q2
Vo
RL
Ii
a)
Figura 7.8.
b)
a) Circuito de protección para limitar la intensidad de salida. b ) Característica de transferencia
entrada/salida de Q1 sin y con Q2.
En un amplificador ideal la señal de salida es una réplica exacta de la señal de entrada. En amplificadores
reales, debido a las características no lineales de los dispositivos, aparecen distorsiones que introducen
modificaciones en las señales de salida. Entre los diferentes tipos de distorsiones, la distorsión armónica es uno
de los más característicos. Por ejemplo, una señal pura a la entrada de 1kHz se transforma a la salida del
amplificador con distorsión armónica en otra señal que además de tener la componente fundamental (1kHz) posee
señales de armónicas de 2kHz (segundo armónico), 3kHz (tercer armónico), etc. Los analizadores de espectro
son instrumentos que miden los armónicos presentes en señales y aplican técnicas basadas en el análisis de
Fourier para descomponer las diferentes componentes frecuenciales. El analizador de formas de onda permite de
una manera más precisa medir a través de técnicas de filtrado las componentes armónicas de una señal
distorsionada. En las etapas de salidas clase AB y B, la distorsión es debida principalmente a los armónicos
impares, siendo el tercer armónico el dominante.
La distorsión armónica total o THD (Total Harmonic Distortion) es un parámetro que mide la distorsión
armónica que presenta una señala través de las componentes frecuenciales. El THD se define como
THD = D22 + D32 + D24 + ...
(7.22)
donde D2 es el cociente entre la amplitud del armónico de segundo orden y la amplitud de la componente
fundamental, D3 es cociente entre la amplitud del armónico del tercer orden y la amplitud de la componente
fundamental, ...
Cuando la distorsión armónica aparece en la salida, la potencia promedio calculado para la señal sin
distorsionar (P0) no es correcta. La potencia promedio total de una señal distorsionada se define como
(
PD = P0 1 + THD2
– 126 –
I.S.B.N.:84-607-1933-2
)
Depósito
(7.23)
Legal:SA-138-2001
www.elsolucionario.net
7.7.- Distorsión armónica
