Tema 7

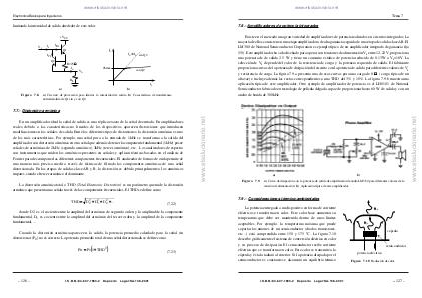

7.8.- Amplificadores de potencia integrados
a)
Figura 7.9.
b)
a) Curva de disipación con la potencia de salida de amplificador de audio LM380 para diferentes valores de la
tensión de alimentación. b ) Aplicación típica de este amplificador.
7.9.- Consideraciones térmico-ambientales
La potencia entregada a un dispositivo en forma de corriente
eléctrica se transforma en calor. Este calor hace aumentar su
temperatura que debe ser mantenida dentro de unos límites
aceptables. Por ejemplo, la temperatura máxima que puede
soportar las uniones de un semiconductor (diodos, transistores,
etc ..) está comprendida entre 150 y 175 ºC. La figura 7.10
describe gráficamente el sistema de conversión eléctrica en calor
y su proceso de disipación. El semiconductor recibe corriente
eléctrica que se transforma en calor. Este calor se transmite a la
cápsula y ésta l
