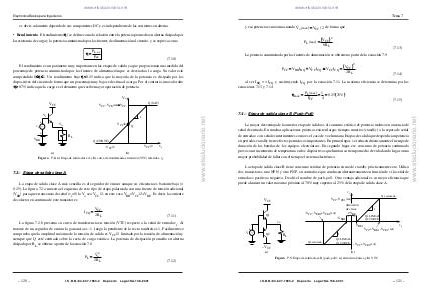

Tema 7
ˆ (max) = V / 2 de forma que
y esa potencia es máxima cuando V
o
CC
PL (max) =
(VCC )2
8R L
(7.13)
La potencia suministrada por las fuentes de alimentación se obtienen a partir de la ecuación 7.9
PCC = VBBI BQ + VCC I CQ ≅ VCC I CQ =
(VCC )2
2R L
(7.14)
al ser IBQ << ICQ y sustituyendo ICQ por la ecuación 7.11. La máxima eficiencia se determina por las
ecuaciones 7.13 y 7.14
P (max) 1
= = 0.25 (25%)
ηmax = L
PCC
4
(7.15)
La mayor desventaja de la anterior etapa de salida es el consumo estático de potencia incluso en ausencia de
señal de entrada. En muchas aplicaciones prácticas existen largos tiempos muertos (standby) a la espera de señal
de entrada o con señales intermitentes como es el caso de voz humana. Etapas de salida que desperdician potencia
en períodos standby tiene efectos perniciosos importantes. En primer lugar, se reducen drásticamente el tiempo de
duración de las baterías de los equipos electrónicos. En segundo lugar, ese consumo de potencia continuado
provoca un incremento de temperatura en los dispositivos que limitan su tiempo medio de vida dando lugar a una
mayor probabilidad de fallar con el tiempo el sistema electrónico.
La etapa de salida clase B tiene consumo estático de potencia en modo standby prácticamente cero. Utiliza
dos transistores, uno NPN y otro PNP, en contrafase que conducen alternativamente en función de si la señal de
entrada es positiva o negativa. De ahí, el nombre de push-pull. Otra ventaja adicional es su mejor eficiencia que
puede alcanzar un valor máximo próximo al 78% muy superior al 25% de la etapa de salida clase A.
vo
Q1 saturado
VCC–VCE1(sat)
VCC
distorsión
de cruce
2VBE
–VCC–VEB2+VCE2(sat)
Q1
–VEB2
vo
~
Q1 LINEAL
Q2 CORTE
VBE1
+
vi
1
vi
VCC+VBE1–VCE1(sat)
Q2
1
RL
Q2 saturado
Q2 LINEAL
Q1 CORTE
–VCC
a)
–VCC+VCE2(sat)
b)
Figura 7.3. Etapa de salida clase B (push-pull): a) estructura básica y b ) VTC.
I.S.B.N.:84-607-1933-2
Depósito
Legal:SA-138-2001
– 121 –
www.elsolucionario.net
7.4.- Etapa de salida clase B (Push-Pull)
