Electronica Básica para Ingenieros

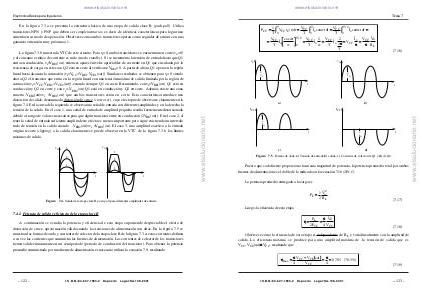

La figura 7.3.b muestra la VTC de este circuito. Para vi=0, ambos transistores se encuentran en corte (vo=0)
y el consumo estático de corriente es nulo (modo standby). Si se incrementa la tensión de entrada hasta que Q1
entra en conducción, vi>VBE1(on), entonces aparece niveles apreciables de corriente en Q1 que circularán por la
resistencia de carga; en este caso Q2 está en corte al verificarse VBE2> 0. A partir de ahora, Q1 opera en la región
lineal hasta alcanzar la saturación (vi>VCC+VBE1-VCE1(sat)). Similares resultados se obtienen para vi< 0 siendo
ahora Q2 el transistor que entra en la región lineal con una tensión máxima de salida limitada por la región de
saturación (vi<-VCC-VEB2+VCE2(sat)), estando siempre Q1 en corte. Resumiendo, con vi>VBE1(on) Q1 está en
conducción y Q2 en corte y con vi<
