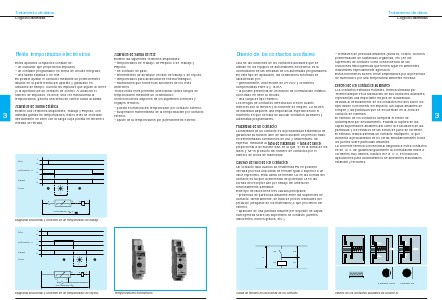

Tratamiento de datos
Lógica cableada
Relés temporizados electrónicos
Aparatos de salida de relé
Existen las siguientes versiones disponibles:
– temporizados de Trabajo, de Reposo o de Trabajo y
Reposo,
– de contacto de paso,
– intermitentes de arranque en fase de trabajo o de reposo,
– temporizados para arrancadores estrella-triángulo,
– multifunción que reúnen las funciones de los relés
anteriores.
Todos estos relés permiten seleccionar varios rangos de
temporización mediante un conmutador.
Ciertos modelos disponen de los siguientes controles y
reglajes remotos:
– puesta en marcha del temporizador por contacto exterior,
– suspensión momentánea de la temporización por contacto
exterior,
– ajuste de la temporización por potenciómetro exterior.
Estos aparatos compactos constan de:
– un oscilador que proporciona impulsos,
– un contador programable en fo rma de circuito integrado,
– una salida estática o de relé.
Es posible ajustar el contador mediante un potenciómetro
situado en la parte frontal del aparato y graduado en
unidades de tiempo. Cuenta los impulsos que siguen al cierre
(o la apertura) de un contacto de control. Al alcanzar el
número de impulsos, es decir, una vez transcurrida la
temporización, genera una señal de control hacia la salida.
Aparatos de salida estática
Red
Interruptor K
Carga
1
0
1
0
1
0
Piloto
t
K
1
2
0
A2
A1
1
Alimentación
o
Diagrama secuencial y conexión de un temporizador de trabajo
Red
Interruptor K
Carga
1
0
1
0
1
0
Piloto
t
1
2
A2
A1
t
4
0
3
3
Existen dos versiones disponibles, Trabajo y Reposo, con
distintas gamas de temporización. Estos relés se conectan
directamente en serie con la carga cuya puesta en tensión o
retirada se retrasa.
K
Alimentación
Temporizadores electrónicos
Diagrama secuencial y conexión de un temporizador de reposo
†
