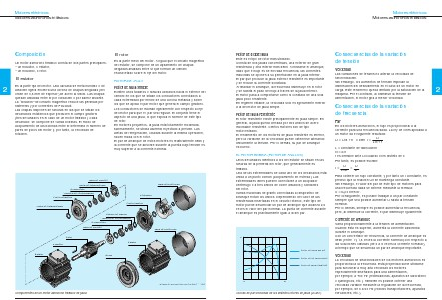

Motores eléctricos Motores asíncronos trifásicos Consecuencias de la variación de tensión Rotor de doble jaula Este es el tipo de rotor más utilizado. Consta de dos jaulas concéntricas, una exterior de gran resistencia y otra interior más débil. Al iniciarse el arranque, dado que el flujo es de elevada frecuencia, las corrientes inducidas se oponen a su penetración en la jaula interior. El par que produce la jaula exterior resistente es importante y se reduce la corriente solicitada. Al finalizar el arranque, la frecuencia disminuye en el rotor y se facilita el paso del flujo a través de la jaula interior. El motor pasa a comportarse como si constara de una sola jaula poco resistente. En régimen estable, la velocidad sólo es ligeramente inferior a la del motor de jaula simple. Velocidad Las variaciones de tensión no alteran la velocidad de sincronización. Sin embargo, los aumentos de tensión implican la disminución del deslizamiento en el caso de un motor en carga. Este fenómeno queda limitado por la saturación de la máquina. Por el contrario, al disminuir la tensión de alimentación, el motor gira a menor velocidad. Consecuencias de la variación de frecuencia Rotor de jaula resistente El rotor resistente existe principalmente en jaula simple. En general, la jaula queda cerrada por dos anillos de acero inoxidable resistente. Ciertos motores son de tipo motoventilado. El rendimiento de los motores de jaula resistente es inferior, pero la variación de la velocidad puede obtenerse alterando únicamente la tensión. Por lo demás, su par de arranque es bueno. Par En los motores asíncronos, el flujo es proporcional a la corriente para una frecuencia dada. La ley de Ohm aplicada a un motor da el siguiente resultado: U U = LωI + rI o bien I = Lω + r L = constante de fabricación ω = 2πf r es omisible ante Lω cuando ω es distinto de 0 EL ROTOR BOBINA (ROTOR DE ANILLOS) Unos devanados idénticos a los del estator se sitúan en las ranuras de la periferia del rotor, que generalmente es trifásico. Una de las extremidades de cada uno de los devanados está unida a un punto común (acoplamiento en estrella). Las extremidades libres pueden conectarse a un acoplador centrífugo o a tres anillos de cobre aislados y solidarios del rotor. Varias escobillas de grafito conectadas al dispositivo de arranque frotan los anillos. Dependiendo del valor de las resistencias insertadas en el circuito rotórico, este tipo de motor puede desarrollar un par de arranque que alcanza 2,5 veces el valor del par nominal. La punta de corriente durante el arranque es prácticamente igual a la del par. Por tanto, es posible escribir: U U I= = 2πLf kf Para obtener un flujo constante, y por tanto un I constante, es preciso que la relación U/f se mantenga constante. Sin embargo, el valor del par de este tipo de motores para una frecuencia dada se obtiene mediante la fórmula: C = kφI o bien kI2. Por consiguiente, es posible trabajar a un par constante siempre que sea posible aumentar U hasta la tensión nominal. Por lo demás, siempre es posible aumentar la frecuencia, pero, al disminuir la corriente, el par disminuye igualmente. Corriente de arranque Varía proporcionalmente a la tensión de alimentación. Cuando ésta es superior, aumenta la corriente absorbida durante el arranque. Con un convertidor de frecuencia, la corriente de arranque es débil (entre 1 y 1,5 veces la corriente nominal) con respecto a las soluciones clásicas (de 6 a 8 veces la corriente nominal), al tiempo que se desarrolla un par de arranque importante. C Rotor de jaula simple Velocidad Rotor de de jaula doble La velocidad de sincronización de los motores asíncronos es proporcional a la frecuencia. Esta propiedad suele utilizarse para funcionar a muy alta velocidad los motores especialmente diseñados para una alimentación, por ejemplo, a 400 Hz (rectificadoras, aparatos de laboratorio o quirúrgicos, etc.). También es posible obtener una velocidad variable mediante la regulación de la frecuencia, por ejemplo, de 6 a 50 Hz (rodillos transportadores, aparatos elevadores, etc.). Rotor de jaula resistente 0 N Curvas de par/velocidad de los distintos rotores de jaula (a Uno) 71 † 2
