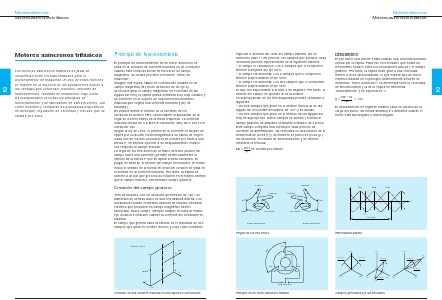

Motores eléctricos
Motores asíncronos trifásicos
Deslizamiento
equivale a la mitad del valor del campo máximo. En un
momento dado t1 del período, los campos que produce cada
devanado pueden representarse de la siguiente manera:
– el campo H1 disminuye. Los 2 campos que lo componen
tienden a alejarse del eje OH1,
– el campo H2 aumenta. Los 2 campos que lo componen
tienden a aproximarse al eje OH2,
– el campo H3 aumenta. Los dos campos que lo componen
tienden a aproximarse al eje OH3.
El flujo correspondiente a la fase 3 es negativo. Por tanto, el
sentido del campo es opuesto al de la bobina.
La superposición de los tres diagramas permite constatar lo
siguiente:
– los tres campos que giran en el sentido inverso al de las
agujas del reloj están decalados de 120° y se anulan,
– los tres campos que giran en el sentido de las agujas del
reloj se superponen. Estos campos se suman y forman el
campo giratorio de amplitud constante 3Hmax/2 de 2 polos.
Este campo completa una vuelta por cada período de
corriente de alimentación. Su velocidad es una función de la
frecuencia de la red (f) y del número de pares de polos (p).
Se denomina “velocidad de sincronización” y se obtiene
mediante la fórmula:
El par motor sólo puede existir cuando una corriente inducida
circula por la espira. Para ello es necesario que exista un
movimiento relativo entre los conductores activos y el campo
giratorio. Por tanto, la espira debe girar a una velocidad
inferior a la de sincronización, lo que explica que un motor
eléctrico basado en el principio anteriormente descrito se
denomine “motor asíncrono”. La diferencia entre la velocidad
de sincronización y la de la espira se denomina
“deslizamiento” y se expresa en %.
g=
Ns – N
001 ן
Ns
El deslizamiento en régimen estable varía en función de la
carga del motor. Su fuerza disminuye o aumenta cuando el
motor está subcargado o sobrecargado.
Ns = 60 f en vueltas por minuto
p
Campo
Campo
Ph1
Camino
Ph2
Ph3
Fuerza
t
Corriente
Corriente
t1
Período
Mano izquierda
Mano derecha
Reglas de los tres dedos
Red trifásica alterna
B1
0°
H1
Ph1
12
Ph1
Ph1
H1
H1 max
2
B3
H3
H1 max
2
H2 max
2
H3 max
2
B2
O
O
H3
O
H2
H2
Ph3
Ph2
Ph3
H2 max
2
Ph2
Ph3
H3 max
2
Ph2
Ph3 Ph2 Ph1
Principio de un motor asíncrono trifásico
Campos generados por las tres fases
