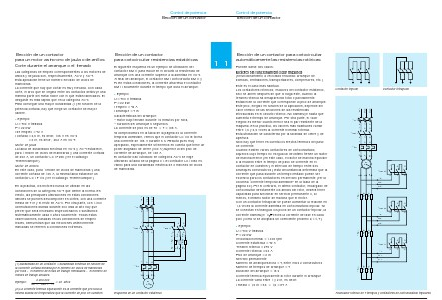

Control de potencia
Elección de un contactor
Pueden darse dos casos:
Motores sin funcionamiento por impulsos
(ni funcionamiento a velocidad reducida: arranque de
bombas, ventiladores, transportadores, compresores, etc.)
Este es el caso más habitual.
Los contactores rotóricos, esclavos del contactor estatórico,
sólo se abren después de que lo haga éste, cuando la
tensión rotórica ha desaparecido total o parcialmente.
Establecen la corriente que corresponde al pico de arranque.
Este pico, elegido en función de la aplicación, depende del
valor óhmico de las secciones de las resistencias
introducidas en el circuito rotórico. No disminuye hasta que
aumenta el tiempo de arranque. Por otra parte, el valor
elegido es menor cuanto menor sea el par resistente de la
máquina. En la práctica, los valores más habituales varían
entre 1,5 y 2,5 veces la corriente nominal rotórica.
Esta utilización se caracteriza por la facilidad de cierre y de
apertura.
Sólo hay que tener en cuenta los efectos térmicos del paso
de corriente.
Cuando existen varios contactores de cortocircuitado,
aquellos cuyo tiempo no es igual al del último tienen un factor
de marcha menor (en este caso, el factor de marcha equivale
a la relación entre el tiempo de paso de corriente en el
contactor en cuestión y el intervalo de tiempo entre dos
arranques consecutivos). Esta circunstancia determina que la
corriente que pasa durante un tiempo limitado puede ser
excesiva para los contactores en servicio permanente (ver la
columna “corriente temporal admisible” en la tabla de la
página 60). Por el contrario, el último contactor, encargado de
cortocircuitar directamente los anillos del rotor, deberá tener
capacidad para funcionar en servicio permanente o, al
menos, el mismo factor de marcha que el motor.
Con un contactor tetrapolar se puede aumentar la relación en
1,6 veces la corriente admitida en cortocircuitado bipolar. Si
se conectan en triángulo los polos de un contactor tripolar, la
corriente disminuye 1/ 3 veces la corriente de fase en cada
polo (como si se adoptara un coeficiente próximo a 1/1,4).
5/L3
Contactor tetrapolar
3/L2
1/L1
Contactor tripolar
6
4
3
5
1
2
– Q1
6
5
W 6
4
3
4
1
2
U
V
2
– KM1
– F2
5
3
1
M
3
6
4
2
M
L
K
– KM13
A3
B3
5
3
1
– R3C
– R3B
– R3A
C3
4
3
5
4
6
6
2
1
2
– KM12
A2
B2
C2
– R2C
– R2A
U = 400 V trifásica
P = 22 kW
Velocidad nominal = 1.000 rpm
Corriente estatórica = 42 A
Tensión rotórica = 245 V
Corriente rotórica = 56 A
Pico de arranque = 2 In
Servicio permanente
Número de arranques/hora = 4, entre ellos 2 consecutivos
Número de tiempos de arranque = 4
Duración del arranque = 15 s
– R2B
o Ejemplo
– KM11
A1
B1
– R1C
– R1B
C1
– R1A
1
Elección de un contactor para cortocircuitar
automáticamente las resistencias rotóricas
Corriente térmica equivalente al rotor durante el arranque
La corriente varía entre 1 y 2 In, es decir:
I media = 1,5 In = 56 48 = 5,1 ןA
Arrancador rotórico de 4 tiempos y contactores de cortocircuitado tripolares
†
