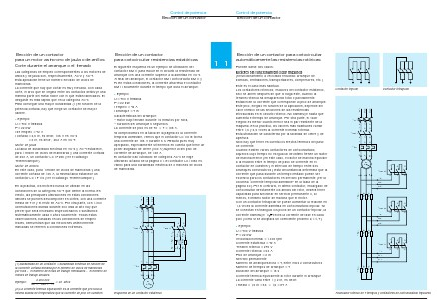

Elección de un contactor
Elección de un contactor
para un motor asíncrono de jaula o de anillos
Corte durante el arranque o el frenado
Elección de un contactor
para cortocircuitar resistencias estatóricas
El siguiente esquema es un ejemplo de utilización del
contactor KM11 para incluir en el circuito la resistencia de
arranque con una corriente superior a la admitida en AC-3.
Al final del arranque, el contactor KM1 cortocircuita KM11 y
R. En estas condiciones, la corriente atraviesa el contactor
KM11 solamente durante el tiempo que dura el arranque.
Las categorías de empleo correspondientes a los motores de
anillos y de jaula son, respectivamente, AC-2 y AC-4.
Esta aplicación tiene un número elevado de ciclos de
maniobras.
La corriente que hay que cortar es muy elevada. Con cada
corte, el arco que se origina entre los contactos destruye una
mínima parte del metal noble con el que están fabricados. El
desgaste es más rápido que en la categoría AC-3.
Para conseguir una mayor durabilidad (1) en función de la
potencia cortada, hay que elegir un contactor de mayor
calibre.
o Ejemplo
U = 400 V trifásica
P = 22 kW
I empleo = 42 A
I arranque = 4 In
Características del arranque:
– motor bajo tensión durante 15 minutos por hora,
– duración del arranque 5 segundos.
La corriente de pico es de 42 861 = 4 ןA.
o Ejemplo
U = 400 V trifásica
P = 22 kW
l de empleo = 42 A
I cortada = 2,5 Ie, es decir, 105 A en AC-2
= 6 Ie, es decir, 252 A en AC-4.
1/L1
En la práctica, los motores nunca se utilizan en las
condiciones de la categoría AC-4 que define la norma. En
efecto, las principales utilizaciones en estas condiciones
difíciles se pueden descomponer en cortes, con una corriente
media de 4 Ie y el resto en AC-3. Por otra parte, con 1.000
conmutaciones diarias durante 300 días al año hay que
prever que será necesario inspeccionarlos o sustituirlos
sistemáticamente cada 3 años solamente. Todas estas
observaciones, basadas en las condiciones de empleo
reales, demuestran que las elecciones anteriormente
indicadas se refieren a condiciones extremas.
5/L3
Motor de jaula
La tabla de durabilidad eléctrica en AC-2 y AC-4 establece,
para 1 millón de ciclos de maniobras y una corriente cortada
de 252 A, un contactor LC1 F265 (ver el catálogo
Telemecanique).
Motor de anillos
En este caso, para 1 millón de ciclos de maniobras y una
corriente cortada de 105 A, la misma tabla establece un
contactor LC1 F115 (ver el catálogo Telemecanique).
3/L2
Si comprobamos en la tabla de la página 60 la corriente
temporal admisible, vemos que el contactor LC1 D18 tolera
una corriente de 185 A durante 5 s. Resulta pues muy
apropiado, especialmente si tenemos en cuenta que tiene un
poder asignado de cierre (300 A) superior al del pico de
corriente de arranque, de 168 A.
El contactor KM1 utilizado en categoría AC-3 se elige
utilizando la tabla de la página 61. El contactor LC1 D50 es
válido para una durabilidad eléctrica de 2 millones de ciclos
de maniobras.
3
6
5
4
3
5
R3 4
R5 6
– RV
R6 – RW
R1 2
– RU
R4
5
R2
3
W 6
6
1
U 2
V 4
(1) Durabilidad de un contactor = durabilidad eléctrica en función de
la corriente cortada dividida por el número de ciclos de maniobras
por hora ϫ el número de horas de trabajo mensuales ϫ el número de
meses de trabajo anuales.
Ejemplo:
4
– KM11
2
– KM1
1
2
1
– Q1
