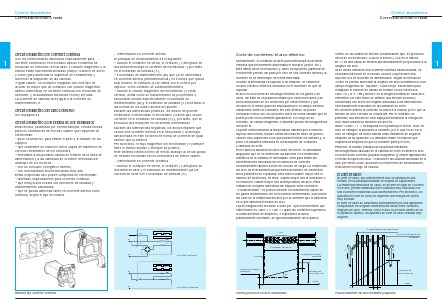

Control de potencia
Conmutación todo o nada
Circuito magnético en corriente continua
1
o Alimentación en corriente alterna
Con los electroimanes diseñados especialmente para
corriente continua no es necesario aplicar el sistema de
reducción de consumo. En tal caso, el circuito magnético y la
bobina están sobredimensionadas (mayor volumen de acero
y cobre) para aumentar la superficie de enfriamiento y
favorecer la disipación de las calorías.
A igual calibre, un contactor equipado con este tipo de
circuito es mayor que un contactor con circuito magnético
alterno alimentado en corriente continua con reducción de
consumo, y la durabilidad mecánica es muy elevada.
La corriente de llamada Ia es igual a la corriente de
mantenimiento If.
El principio de funcionamiento es el siguiente:
– cuando el contactor se cierra, el contacto (1) integrado en
la bobina interrumpe la corriente del rectificador, y por tanto
en el bobinado de llamada (A),
– el bobinado de mantenimiento (M), que ya se alimentaba
en corriente alterna (semialternancia), es el único que queda
bajo tensión. El contacto (2) se utiliza con el control por
impulso, como contacto de automantenimiento,
– cuando el circuito magnético del electroimán (Y) está
cerrado, actúa como un transformador cuyos primario y
secundario serían respectivamente el bobinado de
mantenimiento (M) y el bobinado de llamada (A) conectado a
las bornas de los cuatro diodos del puente.
Durante las alternancias positivas, los diodos del puente
rectificador cortocircuitan el secundario y hacen que circule
corriente en el bobinado de llamada (A) y, por tanto, que se
produzca una inducción en un sentido determinado.
Durante las alternancias negativas, los diodos impiden que
circule una corriente inversa en el secundario y la energía
almacenada en éste se libera en forma de corriente de igual
sentido que la anterior.
Por tal motivo, el flujo magnético del electroimán (Y) siempre
tiene el mismo sentido y siempre es positivo.
Este sistema eléctrico tiene un efecto análogo al de las juntas
de desfase montadas en los contactores de menor calibre.
Circuito magnético de bajo consumo
Ver la página 32.
Circuito magnético con bobina de dos devanados
Esta técnica, patentada por Telemecanique, resulta idónea
para los contactores de elevado calibre que requieran un
electroimán:
– poco voluminoso, para limitar el peso y el tamaño de los
equipos,
– que suministre un esfuerzo motor capaz de mantener un
elevado rendimiento de los contactos,
– insensible a las posibles caídas de tensión de la línea de
alimentación y a las llamadas de corriente derivadas del
arranque de los motores,
– con un consumo energético mínimo,
– con una fiabilidad electromecánica muy alta.
Estas exigencias sólo puede cumplirlas un electroimán:
– diseñado especialmente para corriente continua,
– que incluya una bobina con funciones de llamada y
mantenimiento separadas,
– que se pueda alimentar tanto en corriente alterna como
continua, según el tipo de bobina.
o Alimentación en corriente continua
– cuando el contactor se cierra, el contacto (1) integrado en
la bobina se abre y el bobinado de mantenimiento (M) se
conecta en serie con el bobinado de llamada (A).
03
(2)
(Y)
(M)
A1
(1)
(A)
+
–
A2
Corriente alterna
(Y)
A1
(M)
(1)
A2
Bobinas tipo corriente continua
†
28
(A)
Corriente continua
