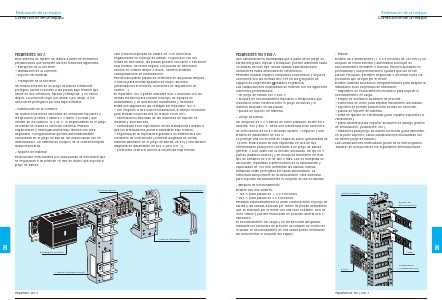

Realización de un equipo
Construcción de un equipo
Repartidores 400 y 800 A
o Placas
Son canalizaciones multisalidas que a partir de un juego de
barras integrado, tripolar o tetrapolar, pueden alimentar hasta
32 salidas de todo tipo, desde salidas tradicionales por
contactores hasta arrancadores electrónicos.
Permiten realizar equipos compactos económicos y seguros,
conformes con las normas IEC 439 en los Conjuntos de
equipos de baja tensión Montados en Fábrica.
Las canalizaciones multisalidas se realizan con los siguientes
elementos prefabricados:
– un juego de barras 400 o 800 A,
– bloques de seccionamiento tripolares o tetrapolares que
realizan la unión eléctrica entre el juego de barras y el
material acoplado en las placas,
– placas de soporte de material.
Existen de 3 dimensiones (1, 2 o 3 módulos de 100 mm) y se
acoplan de forma sencilla y automática al bloque de
seccionamiento mediante 3 tornillos. Pueden ajustarse en
profundidad y sus perforaciones, iguales que las de las
placas Telequick, permiten enganchar o atornillar todos los
productos que se fijan por el frente.
Existen además accesorios complementarios para adaptar la
instalación a las exigencias de utilización:
– dispositivo de enclavamiento mecánico para impedir el
seccionamiento en carga,
– bloque de contactos auxiliares de precorte,
– elementos de cierre para separar físicamente las salidas,
– soportes de perfiles para montar bornas de conexión,
– placas de soporte de material,
– brida de fijación de extremidad (para equipos expuestos a
vibraciones),
– placa delantera para soportar auxiliares de diálogo (pilotos
de señalización, pulsadores, etc.),
– aisladores pa &
