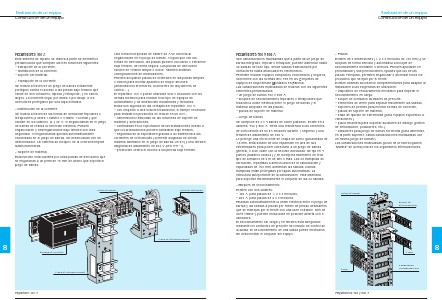

Realización de un equipo
Construcción de un equipo
Repartidores 160 A
Una toma incorporada de calibre 25 A se conecta al
engancharse en el juego de barras. Al igual que con las
tomas de derivación, las placas pueden colocarse o extraerse
bajo tensión, de forma segura. Las placas de derivación
existen en versión simple o doble. Admiten distintas
configuraciones de arrancadores.
Pueden acoplarse placas de extensión en las placas simples
o dobles para montar aparatos de mayor anchura
(arrancadores inversores, accesorios de disyuntores de
control…).
El repartidor 160 A puede utilizarse solo o asociado con los
demás modelos para realizar todo tipo de equipos de
automatismo y de distribución industriales y terciarios.
Estas son algunas de las ventajas del repartidor 160 A:
– con respecto a una solución tradicional, el tiempo necesario
para instalar los productos se reduce en un 60%,
– dimensiones reducidas de las funciones de soporte de
material y derivaciones,
– continuidad en la explotación de las instalaciones debido a
que los arrancadores pueden cambiarse bajo tensión,
– seguridad de la explotación gracias a la resistencia a las
corrientes de cortocircuito (corriente asignada de cresta
máxima admisible en el juego de barras: 25 kA) y una tensión
asignada de aislamiento de 660 V (IEC 947-1),
– protección contra el acceso a las piezas bajo tensión.
Este sistema de reparto se realiza a partir de elementos
prefabricados que cumplen las tres funciones siguientes:
– transporte de la corriente,
– distribución de la corriente,
– soporte del material.
o Transporte de la corriente
Se realiza a través de un juego de barras totalmente
protegido contra el acceso a las piezas bajo tensión que
existe en dos versiones, tripolar y tetrapolar, y en varios
largos. La corriente llega, por arriba o por abajo, a los
conectores protegidos por una tapa extraíble.
o Distribución de la corriente
Se realiza a través de las tomas de derivación tripolares o
tetrapolares (3 fases + Neutro o 3 fases + Común), que
existen en los calibres 16 y 32 A. Al engancharlas en el juego
de barras se realiza la conexión eléctrica. Pueden
engancharse y desengancharse bajo tensión con toda
seguridad. Al engancharlas quedan automáticamente
enclavadas en el juego de barras. Se desenclavan con un
destornillador. Un sistema de bloqueo de la conexión impide
falsas maniobras.
o Soporte de material
Esta función está cubierta por unas placas de derivación que
se enganchan a un perfil de 75 mm de ancho que soporta el
juego de barras.
Juego de barras
L1
L2
L1
L2
L3
Toma de derivación
L3
AC 20
L1
L2
L3
Placa de derivación simple
8
Entrada de corriente
Placa de derivación doble
Repartidor 160 A
†
