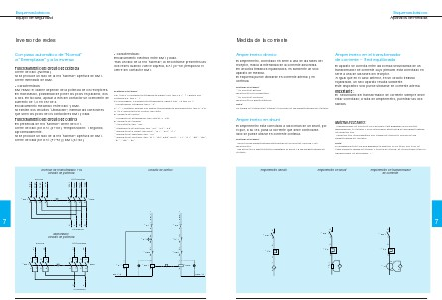

Esquemas básicos Aparatos de medida Medida de la corriente Amperímetro directo Amperímetro en el transformador de corriente – Red equilibrada El amperímetro, conectado en serie a una de las fases del receptor, indica la intensidad de la corriente absorbida. En circuitos trifásicos equilibrados, es suficiente un sólo aparato de medida. El esquema puede utilizarse en corriente alterna y en continua. El aparato se conecta entre las bornas secundarias de un transformador de corriente cuyo primario está conectado en serie a una de las fases del receptor. Al igual que en el caso anterior, en un circuito trifásico equilibrado, un sólo aparato resulta suficiente. Este dispositivo sólo puede utilizarse en corriente alterna. Material necesario: – en corriente alterna: amperímetro ferromagnético. – en corriente continua: amperímetro magnetoeléctrico. Nota: La escala de lectura debe elegirse en función de las características del receptor. Amperímetro en shunt Material necesario: El amperímetro está conectado a las bornas de un shunt, por el que, a su vez, pasa la corriente que debe controlarse. Sólo se puede utilizar en corriente continua. 1 transformador de corriente cuyo primario esté adaptado a la corriente absorbida por el receptor y cuyo secundario dependerá de las características del amperímetro. 1 amperímetro ferromagnético con escala de lectura en función de las características del receptor. Material necesario: 1 shunt cuyas características dependerán de la corriente nominal y del amperímetro. 1 amperímetro magnetoeléctrico adaptado al shunt y a las características del receptor. Amperímetro directo Importante: El secundario del transformador de corriente siempre debe estar conectado; a falta de amperímetro, puentear las dos salidas. Nota: Si la distancia entre los dos aparatos es superior a 4 metros, con el fin de evitar posibles caídas de tensión y errores de lectura, se recomienda elegir un transformador de secundario 1 A. Amperímetro en shunt Amperímetro en transformador de corriente 3 3 3 7 – KM 1 – KM1 3 3 3 4 4 4 – F2 – F2 225 1 S1 1 A 2 2 A – R1 1 4 4 4 – F2 A – T1 S2 2 – KM1 †
