Esquemas básicos
Equipo de seguridad

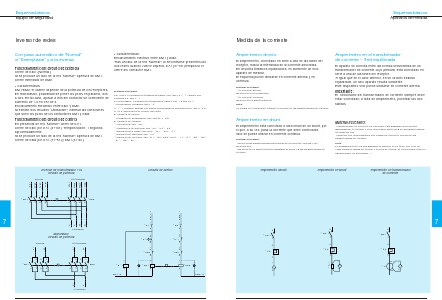

Inversor de redes
Con paso automático de “Normal”
a “Reemplazar” y a la inversa
Características:
Enclavamiento eléctrico entre KM1 y KM2.
Tras un fallo de la red “Normal”, al encontrarse presentes las
dos redes cuando vuelve aquélla, KA1 (67-68) temporiza el
cierre del contactor KM1.
q
Funcionamiento del circuito de potencia
Cierre de KM1 (Normal).
Si se produce un fallo de la red “Normal”: apertura de KM1.
Cierre inmediato de KM2.
q Características:
KM1-KM2: el calibre depende de la potencia de los receptores.
En monofásico, posibilidad de poner los polos en paralelo, dos
a dos. En tal caso, aplicar a Inth del contactor un coeficiente de
aumento de 1,6 en vez de 2.
Enclavamiento mecánico entre KM1 y KM2.
Si existen dos circuitos “Utilización”, eliminar las conexiones
que unen los polos de los contactores KM1 y KM2.
Material necesario:
KM1-KM2: 2 contactores tetrapolares calibre Inth, tipo LC1-, + 1 aditivo con
contacto NC, tipo LA1-.
En monofásico, 2 contactores tetrapolares, calibre Inth: 1,6 tipo LC1-,
1 condenación mecánica, tipo LA9-.
KA1-: 1 contactor auxiliar con aditivo temporizado al accionamiento, tipo CA2-D.
Q1-Q2: disyuntores de control, tipo GB2.
• Auxiliares de control:
– Unidades de señalización, tipo XB2-B, XA2-B.
• Auxiliares de equipos:
– envolventes, tipo ACM…
– repartidores de potencia, tipo AK2-, AK3-, AK5– auxiliares de montaje, tipo DZ6-, AM1-, AM3-, AF1– auxiliares de cableado, tipo AK2– auxiliares de conexión, tipo AB1-, AB3-, DB6-, DZ5-, AT1-, AR1-, ABR-, ABS-,
ABA-, ABE-, ABL-.
Funcionamiento del circuito de control
En presencia de red “Normal”: cierre de KA1.
Cierre de KM1 por KA1 (67-68). Temporización: 1 segundo,
aproximadamente.
Si se produce un fallo de la red “Normal”: apertura de KM1.
Cierre de KM2 por KA1 (41-42) y KM1 (61-62).
Inversor de redes trifásico + N
Circuito de potencia
7/2N
5/2L3
3/2L2
1/2L1
Reemplazar
7/1N
5/1L3
1/1L1
3/1L2
Normal
Circuito de control
– KA1
V
U
KM1 : 5
Utilización
†
224
KM2 : 1
2
42
62
A1
A2
– KM2
A2
– KM1
A2
– KA1
8
6
4
2
8
6
4
– KM2
2
– KM1
A1
7
5
3
1
7
5
3
1
62
– KM1
A1
– KM2
61
68
– KA1
61
L2
L1
Reemplazar
L2
L1
67
Monofásico
Circuito de potencia
Normal
– Q2
2
Utilización
41
– Q1
N
U
1
7
1
KM1 : 1
6
W
8
4
V
2
8
6
4
– KM2
2
– KM1
KM2 : 5
