Esquemas básicos
Aparatos de medida

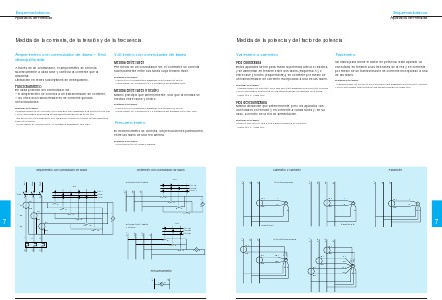

Medida de la corriente, de la tensión y de la frecuencia
Amperímetro con conmutador de fases – Red
desequilibrada
Voltímetro con conmutador de fases
Medida entre fases
Por medio de un conmutador S4, el voltímetro se conecta
sucesivamente entre dos fases cuya tensión mide.
A través de un conmutador, el amperímetro se conecta
sucesivamente a cada fase y controla la corriente que la
atraviesa.
Utilización en redes susceptibles de desequilibrio.
Material necesario:
1 voltímetro ferromagnético adaptado a la tensión de la red.
1 conmutador de 3 posiciones y 4 contactos sin solapamiento.
Funcionamiento
En cada posición del conmutador S3:
– el amperímetro se conecta a un transformador de corriente,
– los otros dos transformadores de corriente quedan
cortocircuitados.
Medida entre fases y neutro
Mismo principio que anteriormente, sólo que la medida se
efectúa entre fases y neutro.
Material necesario:
1 voltímetro ferromagnético adaptado a la tensión de la red.
1 conmutador de 3 posiciones y 3 contactos sin solapamiento, tipo XBC.
Material necesario:
3 transformadores de corriente cuyo primario esté adaptado a la corriente nominal
y cuyo secundario dependerá de las características del amperímetro.
1 amperímetro ferromagnético con escala de lectura en función de las características del receptor.
1 conmutador de 3 posiciones y 6 contactos solapados, tipo XBC.
Frecuencímetro
El frecuencímetro se conecta, sin precauciones particulares,
entre las fases de una red alterna.
Material necesario:
1 frecuencímetro de hojas o agujas.
Voltímetro con conmutador de fases
L3
L2
L1
Ph 1
Ph 2
Ph 3
6
1
2
1
S1
7
8
11
5
3
1
Ph 1.N
Ph 2.N
Ph 3.N
12
1
2
4
5
6
4
3
L2
L1
Frecuencímetro
1
†
8
S5
Medida entre fases
y neutro
10
L1
S2
7
A
9
– T3
6
N
S1
6
L3
S2
2
7
4
5
– T2
V
5
L2
3
S1
4
1
S2
3
2
2
1
– T1
2
4
Ph 1.2
Ph 2.3
Ph 3.1
S3
– KM1
2
S4
Medida entre fases
5/L3
3/L2
1/L1
Amperímetro con conmutador de fases
226
F
2
6
1
V
2
