Esquemas básicos
Alimentación mediante arrancador electrónico

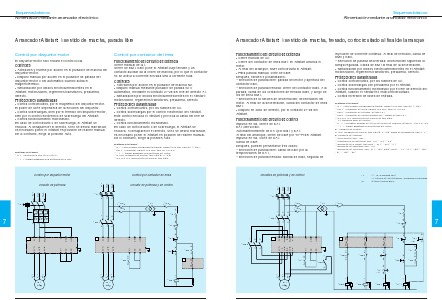

Arrancador Altistart: 1 sentido de marcha, frenado, cortocircuitado al final del arranque
Funcionamiento del circuito de potencia
q Cierre manual de Q1.
q Cierre del contactor de línea KM1. El Altistart arranca el
motor.
q Al final del arranque, KM4 cortocircuita el Altistart.
q Para parada manual, corte de KM4.
Después, existen 3 posibilidades:
– selección de parada libre: parada del motor y apertura del
contactor KM1,
– selección de parada frenada: cierre del contactor KM3. A la
parada, caída de los contactores de frenado KM3, y luego de
los de línea KM1,
– selección de la función de deceleración: deceleración del
motor. Al final de la deceleración, caída del contactor de línea
KM1.
q Disparo en caso de defecto, por el contacto 27-28 del
Altistart.
inyección de corriente continua. Al final del frenado, caída de
KM3 y KM1,
– selección de parada decelerada: deceleración siguien F
