Esquemas básicos
Arranque de los motores de jaula

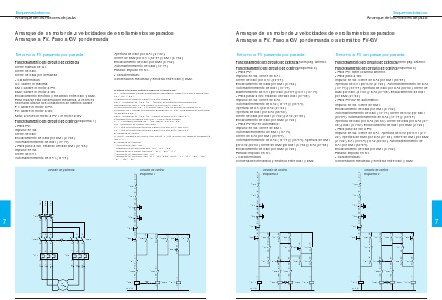

Arranque de un motor de 2 velocidades de enrollamientos separados
Arranque a PV. Paso a GV por demanda o automático PV-GV
Retorno a PV sin pasar por parada
Funcionamiento del circuito de potencia:ídem pág. anterior.
Funcionamiento del circuito de potencia:ídem pág. anterior.
Funcionamiento del circuito de control (esquema 2)
q Para PV:
Impulso en S2. Cierre de KA1.
Cierre de KM1 por KA1 (33-34).
Enclavamiento de KM2 por KM1 (61-62).
Automantenimiento de KM1 (13-14).
Mantenimiento de KA1 por KM1 (53-54) y KA1 (13-14).
q Para pasar a GV: estando cerrado KM1 (67-68).
Impulso en S3. Cierre de KA2.
Automantenimiento de KA2 (13-14) y (33-34).
Apertura de KA1 por KA2 (21-22).
Apertura de KM1 por KA2 (55-56).
Cierre de KM2 por KM1 (61-62) y KA2 (67-68).
Enclavamiento de KM1 por KM2 (21-22).
q Para PV-GV en automático:
Impulso en S3. Cierre de KM1.
Automantenimiento de KM1 (13-14).
Cierre de KA2 por KM1 (83-84).
Automantenimiento de KA2 (13-14) y (33-34). Apertura de KM1
por KA2 (55-56). Cierre de KM2 por KM1 (61-62) y KA2 (67-68).
Enclavamiento de KM1 por KM2 (21-22).
Parada: impulso en S1.
q Características:
Condenación mecánica y eléctrica entre KM1 y KM2.
Funcionamiento del circuito de control (esquema 3)
q Para PV: ídem columna anterior.
q Para paso a GV:
Impulso en S3. Cierre de KA2 por KM1 (83-84).
Apertura de KA1 por KA2 (21-22). Automantenimiento de KA2
(13-14) y (33-34). Apertura de KM1 por KA2 (55-56). Cierre de
KM2 por KM1 (61-62) y KA2 (67-68). Enclavamiento de KM1
por KM2 (21-22).
q Para PV-GV en automático:
Impulso en S3. Cierre de KM1.
Enclavamiento de KM2 por KM1 (61-62).
Automantenimiento de KM1 (13-14). Cierre de KA2 por KM1
(83-84). Automantenimiento de KA2 (13-14) y (33-34).
Apertura de KM1 por KA2 (55 56). Cierre de KM2 por KA2 (6768) y KM1 (61-62). Enclavamiento de KM1 por KM2 (21-22).
q Para paso de GV a PV:
Impulso en S2. Cierre de KA1. Apertura de KA2 por KA1 (2122). Apertura de KM2 por KA2 (67 68). Cierre de KM1 por KM2
(21-22), KA1 (33-34) y KA2 (55-56). Automantenimiento de
KA1 por KM1 (53-54).
Enclavamiento de KM2 por KM1 (61-62).
Parada: impulso en S1.
q Características:
Condena 6
