Esquemas básicos
Arranque de los motores de jaula

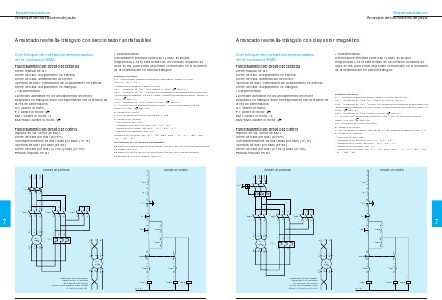

Arrancador estrella-triángulo con disyuntor magnético
Con bloque de contactos temporizados
en el contactor KM2
Funcionamiento del circuito de potencia
Cierre manual de Q1.
Cierre de KM1: acoplamiento en estrella.
Cierre de KM2: alimentación del motor.
Apertura de KM1: eliminación del acoplamiento en estrella.
Cierre de KM3: acoplamiento en triángulo.
q Características:
La tensión admisible en los arrollamientos del motor
acoplados en triángulo debe corresponderse con la tensión de
la red de alimentación.
Q1: calibre In motor.
F1: calibre In motor / 3.
KM1: calibre In motor / 3.
KM2-KM3: calibre In motor / 3.
Funcionamiento del circuito de control
Impulso en S2. Cierre de KM1.
Cierre de KM2 por KM1 (53-54).
Automantenimiento de KM1-KM2 por KM2 (13-14).
Apertura de KM1 por KM2 (55-56).
Cierre de KM3 por KM1 (21-22) y KM2 (67-68).
Parada: impulso en S1.
q Características:
Condenación eléctrica entre KM1 y KM3. El bloque
temporizado LA2-D está dotado de un contacto decalado de
unos 40 ms, para evitar un posible cortocircuito en el momento
de la conmutación en estrella-triángulo.
Material necesario:
Q1: 1 disyuntor magnético tripolar, calibre In motor, tipo GV2-L.
KM1: 1 contactor 3P + NC + NA, calibre In motor/3, tipo LC1-.
KM2: 1 contactor 3P + NA + bloque de contactos temporizados al accionamiento
(temporización habitual 7 a 20 s. Véase “Características particulares”), calibre In
motor / 3, tipo LC1-.
KM3: 1 contactor 3P + NC, calibre In motor / 3, tipo LC1-.
F1: en serie con los arrollamientos del motor, 1 relé de protección térmica,
calibre In motor / 3, tipo LR2-.
Q2: 1 disyuntor de control, tipo GB2.
• Auxiliares de control:
S1-S2: unidades de control, tipo XB2-B, XA2-B; cajas de pulsadores, tipo XAL-.
• Auxiliares de equipos:
– envolventes, tipo ACM…
– repartidores de potencia, tipo AK2-, AK3-, AK5– auxiliares de montaje, tipo DZ6-, AM1-, AM3-, AF1– auxiliares de cableado, tipo AK2– auxiliares de conexión, tipo AB1-, AB3-, DB6-, DZ5-, AT1-, AR1-, ABR-, ABS-,
ABA-, ABE-, ABL-.
Q1 : 2
Circuito de control
1
5/L3
3/L2
1/L1
Circuito de potencia
2
– Q2
13
– Q1
95 14
6
4
2
– Q1
21
3
5
14
53
6
4
2
5
3
1
W1
– KM1
6
67
68
– KM2
56
21
A1
– KM2
A2
– KM3
A2
– KM1
A1
22
A1
Cableado recomendado
para invertir el sentido
de rotación del motor
(motor normalizado visto
desde el extremo del eje)
– KM1
22
21
– KM3
W2
V2
U2
M1
3
A2
W1
V1
U1
55
W2
2
54
