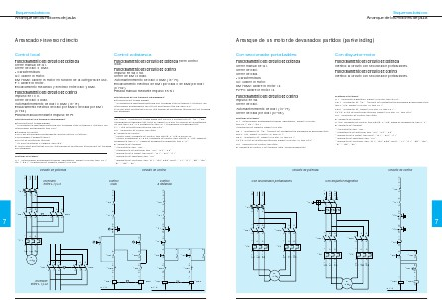

Esquemas básicos
Arranque de los motores de jaula
Arranque de un motor de devanados partidos (part-winding)
Con seccionador portafusibles
Con disyuntor-motor
Funcionamiento del circuito de potencia
Cierre manual de Q1.
Cierre de KM1.
Cierre de KM2.
q Características:
Q1: calibre In motor.
KM1-KM2: calibre In motor / 2.
F2-F3: calibre In motor / 2.
Funcionamiento del circuito de potencia
Idéntico al circuito con seccionador portafusibles.
Funcionamiento del circuito de control
Impulso en S2.
Cierre de KM1.
Automantenimiento de KM1 (13-14).
Cierre de KM2 por KM1 (67-68).
Material necesario:
Q1: 1 disyuntor magnético, calibre In motor, tipo GV2-L.
KM1: 1 contactor 3P + NA + bloque de contactos temporizados al accionamiento
tipo LA2-D, calibre In motor / 2, tipo LC1-.
KM2: 1 contactor 3P, calibre In motor / 2, tipo LC1-.
F2-F3: 2 relé de protección térmica, calibre In motor / 2 , tipo LR2-.
Q2: 1 disyuntor de control, tipo GB2.
• Auxiliares de control:
S1-S2: unidades de control, tipo XB2-B, XA2-B; cajas de pulsadores, tipo XAL-.
• Auxiliares de equipos:
– envolventes, tipo ACM…
– repartidores de potencia, tipo AK2-, AK3-, AK5– auxiliares de montaje, tipo DZ6-, AM1-, AM3-, AF1– auxiliares de cableado, tipo AK2– auxiliares de conexión, tipo AB1-, AB3-, DB6-, DZ5-, AT1-, AR1-, ABR-, ABS-,
ABA-, ABE-, ABL-.
Funcionamiento del circuito de control
Idéntico al circuito con seccionador portafusibles.
Material necesario:
Q1: 1 seccionador portafusibles tripolar (facultativo), calibre In motor,
tipo LS1-, GK1-, GS1.
3 cartuchos de fusibles, calibre In motor.
KM1: 1 contactor 3P + NA+ bloque de contactos temporizados al accionamiento
tipo LA2-D, calibre In motor / 2, tipo LC1-.
KM2: 1 contactor 3P, calibre In motor / 2, tipo LC1-.
F2-F3: 2 relé de protección térmica, calibre In motor / 2, tipo LR2-.
Q2: 1 disyuntor de control, tipo GB2.
• Auxiliares de control y de equipos: ídem columna siguiente.
Circuito de control
Con disyuntor magnético
1
Con seccionador portafusibles
Q1 : 2
Circuito de potencia
2
13
5/L3
3/L2
1/L1
5/L3
1/L1
3/L2
– Q2
– Q1
14
– Q1
95
6
– F2
7
95
3
5
5
3
21
4
6
5
13
2
4
6
U2
V2
W2
67
6
14
4
V1
W1
U1
– KM1
– S2
14
– F3
2
W2
U2
V2
A1
–
