Esquemas básicos
Arranque de los motores de jaula

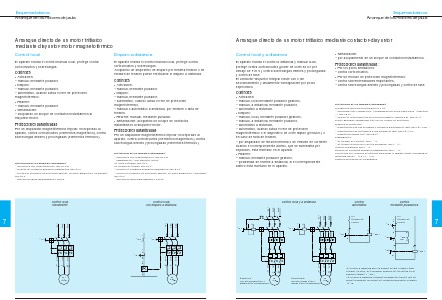

Arranque directo de un motor trifásico mediante contactor-disyuntor
Control local y a distancia
q
El aparato realiza el control a distancia y manual local,
protege contra cortocircuitos (poder de corte 50 kA por
debajo de 415 V), contra sobrecargas débiles y prolongadas
y cortes de fase.
El contactor-disyuntor integral existe con o sin
seccionamiento y aislamiento-consignación por polos
específicos.
Protecciones garantizadas:
q Por los polos limitadores:
– contra cortocircuitos.
q Por un módulo de protección magnetotérmico:
– contra sobreintensidades importantes,
– contra sobrecargas débiles y prolongadas y cortes de fase.
Señalización:
– por acoplamiento de un bloque de contactos instantáneos.
Controles
q Activación:
– manual, local mediante pulsador giratorio,
– manual, a distancia, mediante pulsador,
– automático a distancia.
q Disparo:
– manual, local, mediante pulsador giratorio,
– manual, a distancia, mediante pulsador,
– automático a distancia,
– automático, cuando actúa el relé de protección
magnetotérmico o el dispositivo de corte rápido (percutor), o
en caso de falta de tensión,
– por disparador de tensión mínima o de emisión de corriente
cuando el correspondiente aditivo, que se suministra por
separado, está montado en el aparato.
q Rearme:
– manual, mediante pulsador giratorio,
– posibilidad de rearme a distancia, si el correspondiente
aditivo está montado en el aparato.
Referencias de los aparatos catalogados:
Contactores-disyuntores integrales 32 o 63:
– seccionamiento y aislamiento –consignación por polos específicos– (esquema
A), tipo LD4-L
– función de seccionamiento por polos principales (esquema B), tipo LD1-L.
Deben asociarse obligatoriamente con un módulo de protección.
Módulos de protección:
– magnetotérmicos compensados y sensibles a pérdidas de fase, tipo LB1-LCM...
– magnetotérmicos insensibles a una pérdida de fase, tipo LB1-LCL...
– magnéticos únicamente, tipo LB6-L.
Disparadores:
– de emisión de corriente, tipo LA1-L.
– de tensión mínima con o sin temporización, tipo LA1-L.
Rearme a distancia, tipo LA1-L.
Bloques de contactos auxiliares instantáneos, tipo LA1-L.
Convertidores y módulos de interface para dirigir el aparato desde una salida de
autómata, tipos LA1-LC y LA1-LD.
Distintos accesorios de los aparatos.
Control
automático
Uc
tensión de
control
7
– S1
– KM1
55
A2
A1
14
– S2
14
– KM1
5
13
22
13
– S1
A2
A1
– Q1
– Q1
21
5/L3
3/L2
1/L1
A1
Uc
tensión de
control
A2
A2
A1
Control
mediante pulsadores
5/L3
3/L2
1/L1
Control local y a distancia
– S3
– KM1
M
3
4/T2
V
W 6/T3
2/T1
U
4/T2
V
Esquema A
con seccionamiento y
aislamiento-consignación
W 6/T3
2/T1
U
5
M
Esquema B
3
sin seccionamiento y
aislamiento-consignación
199
*El control a distancia sólo es posible si este contacto está
cerrado, es decir, si el pulsador giratorio se encuentra en la
posició
