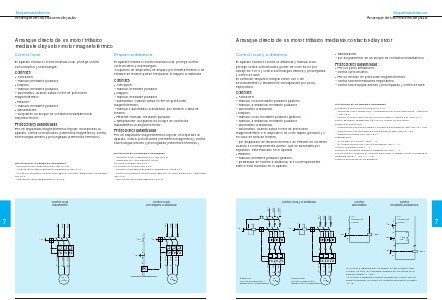

Esquemas básicos
Arranque de los motores de jaula
Arranque directo de un motor trifásico
mediante disyuntor-motor magnetotérmico
Control local
Disparo a distancia
El aparato realiza el control manual local, protege contra
cortocircuitos y sobrecargas.
El aparato realiza el control manual local, protege contra
cortocircuitos y sobrecargas.
Acoplando un dispositivo de disparo por mínima tensión o de
emisión de tensión puede efectuarse el disparo a distancia.
Controles
q Activación:
– manual, mediante pulsador.
q Disparo:
– manual, mediante pulsador,
– automático, cuando actúa el relé de protección
magnetotérmico.
q Rearme:
– manual, mediante pulsador.
q Señalización:
– acoplando un bloque de contactos instantáneos al
disyuntor-motor.
Controles
q Activación:
– manual, mediante pulsador.
q Disparo:
– manual, mediante pulsador,
– automático, cuando actúa el relé de protección
magnetotérmico,
– manual o automático a distancia, por emisión o falta de
tensión.
q Rearme: manual, mediante pulsador.
q Señalización: acoplando un bloque de contactos
instantáneos al disyuntor-motor.
Protecciones garantizadas
Por un disparador magnetotérmico tripolar, incorporado al
aparato, contra cortocircuitos (elementos magnéticos), contra
sobrecargas débiles y prolongadas (elementos térmicos).
Protecciones garantizadas
Por un disparador magnetotérmico tripolar, incorporado al
aparato, contra cortocircuitos (elementos magnéticos), contra
sobrecargas débiles y prolongadas (elementos térmicos).
Referencias de los aparatos catalogados:
– disyuntor-motor magnetotérmico, tipo GV2-M
– bloques de contactos auxiliares instantáneos, tipo GV2– cofres con conductor de protección saliente, de doble aislamiento, empotrable,
tipo GV2– accesorios varios para aparatos y cofres.
Referencias de los aparatos catalogados:
– disyuntor-motor magnetotérmico, tipo GV2-M
– disparadores (1 por disyuntor-motor):
de mínima tensión, tipo GV2de emisión de tensión, tipo GV2-:
– bloques de contactos auxiliares instantáneos, tipo GV2– cofres con conductor de protección saliente, de doble aislamiento, empotrable,
tipo GV2– accesorios varios para aparatos y cofres.
5/L3
1
3/L2
1/L1
Control local
con disparo a distancia
5/L3
1/L1
7
3/L2
Control local
únicamente
– Q2
– Q1
2/T1
4/T2
6/T3
U
V
W
6/T3
W
D1 22
4/T2
V
– S1
D2
2/T1
U
21
2
– Q1
M
3
M1
3
†
