Esquemas básicos
Alimentación del circuito de control

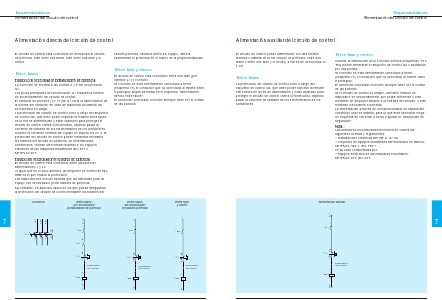

Alimentación directa del circuito de control
circuito potencia, situados antes del equipo, deberá
examinarse el problema en el marco de la propia instalación.
El circuito de control está conectado en derivación al circuito
de potencia, bien entre dos fases, bien entre una fase y el
neutro.
Entre fase y neutro
Entre fases
Equipo con seccionador portafusibles de potencia
La conexión se efectúa a las bornas 2 y 6 del seccionador
Q1.
Los polos principales del seccionador Q1 realizan la función
de seccionamiento del circuito de control.
El contacto de precorte (13-14) de Q1 corta la alimentación de
la bobina del contactor en caso de maniobra accidental del
seccionador en carga.
La protección del circuito de control corre a cargo del disyuntor
de control Q2, que debe poder soportar la tensión entre fases
de la red de alimentación y estar calibrado para proteger el
circuito de control contra cortocircuitos, dejando pasar la
corriente de llamada de los electroimanes de los contactores.
Cuando la corriente nominal del equipo no supera los 20 A, la
protección del circuito de control puede realizarse mediante
los fusibles del circuito de potencia, en determinadas
condiciones: véanse las normas relativas a los equipos
eléctricos de las máquinas industriales IEC 204 o
NF EN 60 204.
El circuito de control está conectado entre una fase (por
ejemplo L1) y el neutro.
Si el neutro no está directamente conectado a tierra
(esquema IT), el conductor que va conectado al mismo debe
ir protegido según se indica en el esquema “alimentación
directa entre fases”.
El conductor conectado al neutro siempre debe ser el común
de las bobinas.
Equipo sin seccionador ni fusibles de potencia
El circuito de control está conectado entre las fases de
alimentación L1 y L3.
Al igual que en el caso anterior, un disyuntor de control de tipo
GB2 es el que realiza la protección.
Las disposiciones son las mismas que las indicadas par V
