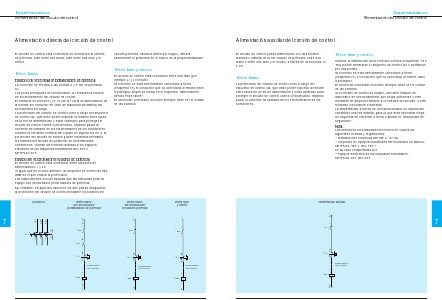

Esquemas básicos
Alimentación del circuito de control
Alimentación auxiliar del circuito de control
Entre fase y neutro
El circuito de control puede alimentarse con una tensión
idéntica o distinta de la del circuito de potencia, entre dos
fases o entre une fase y el neutro, a través de dos bornas Cl
y C2.
Cuando la distribución lleva el neutro a tierra (esquemas TT o
TN), puede eliminarse el disyuntor de control Q2 o sustituirse
por una pletina.
Si el neutro no está directamente conectado a tierra
(esquema IT), el conductor que va conectado al mismo debe
ir protegido.
El conductor conectado al neutro siempre debe ser el común
de las bobinas.
Si el circuito de control es amplio, conviene instalar un
dispositivo de seccionamiento que podrá obtenerse o bien
mediante un disyuntor situado a la entrada del circuito, o bien
retirando los fusibles o barretas.
La alimentación a través de un transformador de separación
constituye una red distinta, para la que será necesario elegir
un esquema de conexión a tierra o aplicar la “separación de
seguridad”.
Nota:
Las anteriores recomendaciones tienen en cuenta las
siguientes normas y reglamentos:
– instalaciones eléctricas BT: NF C 15-100,
– conjuntos de equipos industriales BT montados en fábrica:
NF EN 60 439-1, IEC 439-1.
en su caso completadas por:
– equipos eléctricos de las máquinas industriales:
NF EN 60 204, IEC 204.
Entre fases
La protección del circuito de control corre a cargo del
disyuntor de control Q2, que debe poder soportar la tensión
entre fases de la red de alimentación y estar calibrado para
proteger el circuito de control contra cortocircuitos, dejando
pasar la corriente de llamada de los electroimanes de los
contactores.
C1
Alimentación auxiliar
1
7
95
2
– Q1
96
– F1
A1
Dispositivo
de control
C2
A2
– KM1
181
†
