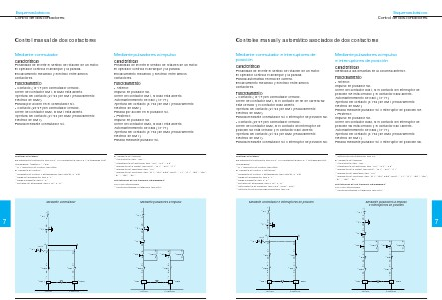

Esquemas básicos
Control de dos contactores
Controles manual y automático asociados de dos contactores
Mediante conmutador e interruptores de
posición
Mediante pulsadores a impulso
e interruptores de posición
Características
Posibilidad de invertir el sentido de rotación de un motor.
El operador controla el arranque y la parada.
Parada automática en final de carrera.
Enclavamiento mecánico y eléctrico entre ambos
contactores.
Características
Idénticas a las descritas en la columna anterior.
Funcionamiento
q Anterior:
Impulso en pulsador S2.
Cierre del contactor KM1, si el contacto del interruptor de
posición S4 está cerrado y el contactor KM2 abierto.
Automantenimiento de KM1 (13-14).
Apertura del contacto (61-62) de KM1 (enclavamiento
eléctrico de KM2).
Parada mediante pulsador S1 o interruptor de posición S4.
q Posterior:
Impulso en pulsador S3.
Cierre del contactor KM2, si el contacto del interruptor de
posición S5 está cerrado y el contactor KM1 abierto.
Automantenimiento de KM2 (13-14).
Apertura del contacto (61-62) de KM2 (enclavamiento
eléctrico de KM1).
Parada mediante pulsador S1 o interruptor de posición S5.
Funcionamiento
q Contacto (13-14) del conmutador cerrado.
Cierre del contactor KM1, si el contacto de fin de carrera S2
está cerrado y el contactor KM2 abierto.
Apertura del contacto (21-22) de KM1 (enclavamiento
eléctrico de KM2).
Parada mediante conmutador S1 o interruptor de posición S2.
q Contacto (23-24) del conmutador cerrado.
Cierre del contactor KM2, si el contacto del interruptor de
posición S3 está cerrado y el contactor KM1 abierto.
Apertura del contacto (21-22) de KM2 (enclavamiento
eléctrico de KM1).
Parada mediante conmutador S1 o interruptor de posición S3.
Material necesario:
– detectores fotoeléctricos, tipo XU.
• Auxiliares de equipos:
– envolventes, tipo ACM…
– repartidores de potencia, tipo AK2-, AK3-, AK5– auxiliares de montaje, tipo DZ6-, AM1-, AM3-, AF1– auxiliares de cableado, tipo AK2– auxiliares de conexión, tipo AB1-, AB3-, DB6-, DZ5-, AT1-, AR1-, ABR-, ABS-,
ABA-, ABE-, ABL-.
• Contactores-inversores, tipo LC2-, o 2 contactores tipo LC1- mecánicamente
enclavados:
– Q1: disyuntor de control, tipo GB2.
• Auxiliares de control y detección:
– unidades de control y señalización, tipo XB2-B, XA2-B
– cajas de pulsadores, tipo XAL– cajas colgantes, tipo XAC– puestos de seguridad, tipo XY2-, XAS– interruptores de posición, tipo XC2-, XCM-, XCK– detectores de proximidad inductivos, tipo XS
Referencias de los equipos catalogados:
con o sin seccionador
– cofres protegidos o estancos, tipo LE2-.
Mediante pulsadores a impulso
e interruptores de posición
1
1
Mediante conmutador e interruptores de posición
– F1
95 2
2
– Q1
95
– Q1
7
21
96
96
– F1
Anterior
61 22
62
A1
Anterior
179
A2
– KM2
A2
A2
Posterior
13
13
21
61 22
62
A1
21
22
A1
– KM1
– KM1
– KM2
A2
– KM1
14
14
21
21
– S5
– KM2
– KM1
22
22
21
21
– KM2
– KM2
– S3
– S4
– S3
A1
22
– S2
14
– KM1
– S2
14
13
24
14
– S1
13
22
23
13
– S1
1 2 3
Posterior
†
