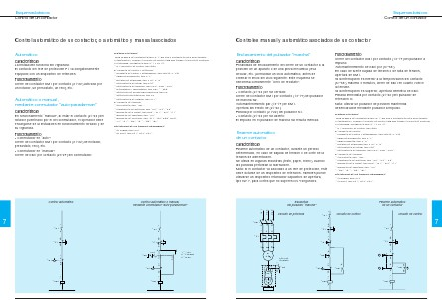

Esquemas básicos
Control de un contactor
Controles manual y automático asociados de un contactor
Enclavamiento del pulsador “marcha”
Funcionamiento
Cierre del contactor KM1 por contacto (13-14) del pulsador a
impulso.
Automantenimiento de KM1 por (57-58).
En caso de fuerte bajada de tensión o de falta de tensión,
apertura de KM1.
Si la interrupción es inferior a la temporización del contacto
(57-58), máximo 3 minutos, cierre de KM1 en cuanto vuelve
la tensión.
Si la interrupción es superior, apertura definitiva de KM1.
Parada inmediata por contacto (21-22) del pulsador de
retención O.
Nota: utilizar un pulsador de posición mantenida
desenclavable mediante pulsador a impulso.
Características
Posibilidad de enclavamiento del cierre de un contactor a la
posición de un aparato o de una pieza mecánica (leva
circular, etc.) al finalizar un ciclo automático, antes de
ordenar el inicio del ciclo siguiente. Este esquema se
denomina comúnmente “Cero de reostato”.
Funcionamiento
q Contacto (21-22) de S3 cerrado:
Cierre del contactor KM1 por contacto (13-14) del pulsador
de marcha S2.
Automantenimiento par (13-14) de KM1.
Apertura sin efecto de (21-22).
Parada por contacto (21-22) del pulsador S1.
q Contacto (21-22) de S3 abierto:
El impulso en el pulsador de marcha S2 resulta ineficaz.
Material necesario:
Toda la gama de contactores tipo LC1-, así como contactores de mayor tamaño
o especiales y, cuando el circuito de control está alimentado en corriente continua
o rectificada, contactores tipo LP1- y LC1-F.
– Q1: disyuntor de control, tipo GB2.
• Auxiliares de control:
– unidades de control y señalización, tipo XB2-B, XA2-B
– cajas de pulsadores, tipo XAL– cajas colgantes, tipo XAC– puestos de seguridad, tipo XY2-, XAS– interruptores de pedal, tipo XPE– interruptores de posición, tipo XC2-, XCM-, XCK-.
• Auxiliares de equipos:
– envolventes, tipo ACM…
– repartidores de potencia, tipo AK2-, AK3-, AK5– auxiliares de montaje, tipo DZ6-, AM1-, AM3-, AF1– auxiliares de cableado, tipo AK2– ABS-, ABA-, ABE-, ABL-.
Rearme automático
de un contactor
Características
Rearme automático de un contactor, durante un periodo
determinado, en caso de bajada de tensión o de corte de la
tensión de alimentación.
Se utiliza en algunas industrias (textil, papel, vidrio), cuando
las paradas perturban la fabricación.
Nota: si el contactor va asociado a un relé de protección, éste
debe dotarse de un dispositivo de retención. También puede
utilizarse un dispositivo retardador capacitivo de apertura,
tipo NY1-, para cortes que no superen los 4 segundos.
Referencias de los equipos catalogados:
– en chasis, tipo LC4– en cofre, tipo LE1-, LE4-, LG7-.
Rearme automático
de un contactor
1
Circuito de potencia
– Q1
Circuito de control
Circuito de control
7
2
5/L3
3/L2
1/L1
Esclavitud
del pulsador “marcha”
1
95
– Q1
2
96
13
21
22
O
57
58
13
– KM1
I
14
22
14
– KM1
– S3
13
14
21
21
22
– S3
22
– S2
Cero de
reostato
A1
6
W
M
3
A1
4
– F1
– S1
– KM1
– KM1
A2
2
U
V
21
– F1
95
96
5
3
1
– F1
177
A2
6
4
2
– KM1
†
