Esquemas básicos
Control de un contactor

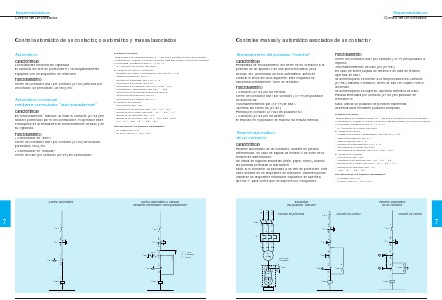

Control automático de un contactor, o automático y manual asociados
Automático
Material necesario:
Toda la gama de contactores tipo LC1-, así como contactores de mayor tamaño
o especiales y, cuando el circuito de control está alimentado en corriente continua
o rectificada, contactores tipo LP1- y LC1-F.
– Q1: disyuntor de control, tipo GB2.
• Auxiliares de control y detección:
– unidades de control y señalización, tipo XB2-B, XA2-B
– cajas de pulsadores, tipo XAL– puestos de seguridad, tipo XY2-, XAS– interruptores de pedal, tipo XPE– interruptores de posición, tipo XC2-, XCM-, XCK– presostatos y vacuostatos, tipo XML – A/B/E
– detectores de proximidad inductivos, tipo XS
– detectores fotoeléctricos, tipo XU
– interruptores de flotador, tipo XL1-.
• Auxiliares de equipos:
– envolventes, tipo ACM…
– repartidores de potencia, tipo AK2-, AK3-, AK5– auxiliares de montaje, tipo DZ6-, AM1-, AM3-, AF1– auxiliares de cableado, tipo AK2– auxiliares de conexión, tipo AB1-, AB3-, DB6-, DZ5-,
AT1-, AR1-, ABS-, ABA-, ABE-, ABL-.
Características
La instalación funciona sin vigilancia.
El contacto del relé de protección F1 va obligatoriamente
equipado con un dispositivo de retención.
Funcionamiento
Cierre del contactor KM1 por contacto (21-22) activado por
un flotador, un presostato, un reloj, etc.
Automático o manual,
mediante conmutador “auto-parada-man”
Características
En funcionamiento “manual
