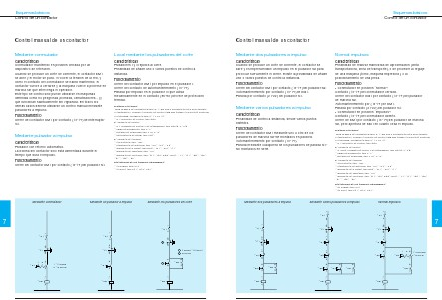

Esquemas básicos
Control de un contactor
Control manual de un contactor
Mediante dos pulsadores a impulso
Normal impulsos
Características
Cuando se produce un corte de corriente, el contactor se
abre y es imprescindible un impulso en el pulsador S2 para
provocar nuevamente el cierre. Existe la posibilidad de añadir
uno o varios puestos de control a distancia.
Características
Posibilidad de realizar maniobras de aproximación (cinta
transportadora, línea de transporte), o de proceder al reglaje
de una máquina (torno, máquina impresora), o al
posicionamiento de una pieza.
Funcionamiento
Cierre del contactor KM1 por contacto (13-14) del pulsador S2.
Automantenimiento por contacto (13-14) de KM1.
Parada por contacto (21-22) del pulsador S1.
Funcionamiento
q Conmutador en posición “normal”:
Contacto (13-14) del conmutador cerrado.
Cierre del contactor KM1 por contacto (13-14) del pulsador
de marcha S2.
Automantenimiento por (13-14) de KM1.
Parada por contacto (21-22) del pulsador S1.
q Conmutador en posición “impulsos”:
Contacto (13-14) del conmutador abierto.
Cierre de KM1 por contacto (13-14) del pulsador de marcha
S2, pero apertura de KM1 en cuanto cesa el impulso.
Mediante varios pulsadores a impulso
Características
Posibilidad de control a distancia, desde varios puntos
distintos.
Funcionamiento
Cierre del contactor KM1 mediante uno u otro de los
pulsadores de marcha S2-S4 montados en paralelo.
Automantenimiento por contacto (13-14).
Parada mediante cualquiera de los pulsadores de parada S1S3 montados en serie.
Material necesario:
Toda la gama de contactores tipo LC1-, así como contactores de mayor tamaño
o especiales y, cuando el circuito de control está alimentado en corriente continua
o rectificada, contactores tipo LP1- y LC1-F.
– Q1: disyuntor de control, tipo GB2.
• Auxiliares de control:
– S1 a S3: unidades de control y de señalización, tipo XB2-B, XA2-B
– cajas de pulsadores, tipo XAL– puestos de seguridad, tipo XY2-, XAS-.
• Auxiliares de equipos:
– envolventes, tipo ACM…
– repartidores de potencia, tipo AK2-, AK3-, AK5– auxiliares de montaje, tipo DZ6-, AM1-, AM3-, AF1– auxiliares de cableado, tipo AK2– auxiliares de conexión, tipo AB1-, AB3-, DB6-, DZ5-, AT1-, AR1-, ABR-, ABS-,
ABA-, ABE-, ABL-.
Referencias de los equipos catalogados:
– en chasis, tipo LC4– en cofre, tipo LE1-, LE4-, LG7-.
Normal impulsos
1
Mediante varios pulsadores a impulso
1
– Q1
2
95
– F1
95
96
21
21
96
2
– F1
– F1
– S1
22
1 – Impulsos
2 – Normal
13
14
13
13
A1
A1
14
14
2
– KM1
– KM1
– S4
14
– S2
– KM1
A2
– KM1
A2
14
14
A1
A2
– KM1
13
13
22
22
13
– KM1
– S2
1
– S3
– S2
– S3
14
– S1
13
21
21
22
96
– S1
13
1
– Q1
7
95
22
– Q1
14
Mediante dos pulsadores a impulso
