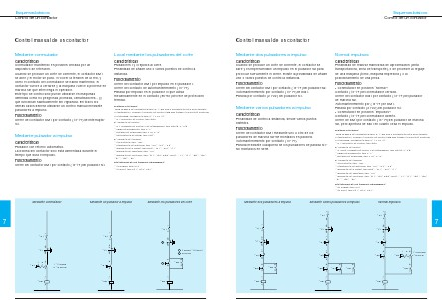

Esquemas básicos
Control de un contactor
Control manual de un contactor
Mediante conmutador
Local mediante los pulsadores del cofre
Características
Conmutador mantenido en posición cerrada por un
dispositivo de retención.
Cuando se produce un corte de corriente, el contactor KM1
se abre y el motor se para. Al volver la tensión de la red, y
como el contacto del conmutador se había mantenido, el
contactor vuelve a cerrarse y la máquina vuelve a ponerse en
marcha sin que intervenga el operador.
Este tipo de control sólo puede utilizarse en máquinas
definidas como no peligrosas (bombas, climatizadores...) y
que funcionan habitualmente sin vigilancia. En todos los
demás casos deberá utilizarse un control manual mediante
pulsadores a impulso.
Características
Pulsadores I y O fijados al cofre.
Posibilidad de añadir uno o varios puestos de control a
distancia.
Funcionamiento
Cierre del contactor KM1 por impulso en el pulsador I.
Cierre del contacto de automantenimiento (13-14).
Parada por impulso en el pulsador O que actúa
mecánicamente en el contacto (95-96) del relé de protección
térmica.
Material necesario:
Toda la gama de contactores tipo LC1-, así como contactores de mayo "F
