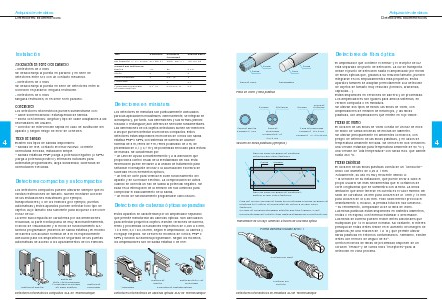

Adquisición de datos
Detectores fotoeléctricos
Instalación
Compacto
Compacto
enchufable
Subcompacto
Dimensiones: l ϫ h ϫ p (mm) 27ϫ85ϫ61
35,5ϫ100ϫ71
18ϫ70ϫ35
Alcance por sistema (m)
Barrera
15
50
6o8
Se desaconseja la puesta en paralelo y en serie de
detectores entre sí o con un contacto mecánico.
Réflex
0
15
6
Réflex polarizado
6
0,2...10
4
o Detectores de 3 hilos
Proximidad
–
2
0,7
Se desaconseja la puesta en serie de detectores entre sí.
Conexión en paralelo: ninguna restricción.
Proximidad con borrado
del plano posterior
0,7-1,2
0,75 (0,2...2)
0,3
Tipo
Asociación en serie o en paralelo
o Detectores de 2 hilos
o Detectores de 5 hilos
Ninguna restricción, ni en serie ni en paralelo.
Detectores en miniatura
Conexiones
Los detectores fotoeléctricos pueden suministrarse con:
– cable sobremoldeado: estanqueidad de fábrica.
– borna con tornillos: longitud y tipo de cable adaptables a las
necesidades del usuario.
– conector de intervención rápida en caso de sustitución del
aparato y ningún riesgo de error de conexión.
4
Los detectores en miniatura son particularmente adecuados
para las aplicaciones industriales. Generalmente, se integran en
la máquina y, por tanto, sus dimensiones y sus formas (cilindro
roscado o rectangular) son criterios de selección fundamentales.
Las dimensiones de los objetos detectados suelen ser inferiores
a las que pueden detectar los modelos compactos. Estos
detectores están disponibles en modelos de 3 hilos con salida
estática PNP o NPN, con sistemas de barrera de alcance
nominal de 8 m, réflex de 4 m, réflex polarizado de 2 m, de
proximidad de 0,1 y 0,7 m y de proximidad enfocado para lectura
de marcas. Se caracterizan por:
– un LED de ayuda al mantenimiento y a la alineación que
proporciona control visual de la inestabilidad del haz. Esta
información puede enviarse a la unidad de tratamiento para
señalizar el desajuste del haz o la acumulación excesiva de
suciedad en los elementos ópticos,
– un test de corte para verificar el buen funcionamiento del
aparato y de su enlace eléctrico. La comprobación se activa
cuando se conecta un hilo de salida al potencial negativo. Se
basa en la interrupción de la emisión del haz luminoso para
comprobar el basculamiento de la salida,
– un modo de funcionamiento programable claro/oscuro.
Tipos de salidas
Existen dos tipos de salidas disponibles:
– salidas de relé, contacto inversor NO/NC: corriente
conmutada elevada, instalación simple.
– salidas estáticas PNP (carga a potencial negativo)
