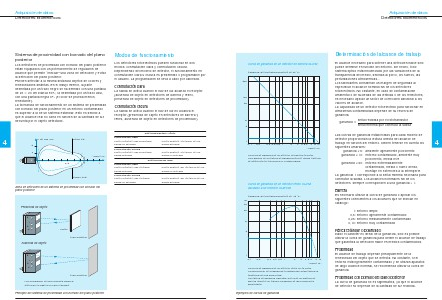

Adquisición de datos
Detectores fotoeléctricos
Sistema de proximidad con borrado del plano
posterior
Modos de funcionamiento
Los detectores fotoeléctricos pueden funcionar en dos
modos: conmutación clara y conmutación oscura.
Dependiendo del modelo de detector, el funcionamiento en
conmutación clara u oscura es predefinido o programable por
el usuario. La programación se lleva a cabo por cableado.
Los detectores de proximidad con borrado del plano posterior
están equipados con un potenciómetro de regulación de
alcance que permite “enfocar” una zona de detección y evitar
la detección del plano posterior.
Pueden detectar a la misma distancia objetos de colores y
reflexividades distintas. En el dibujo inferior, la parte
delimitada por un trazo negro se ha definido con una pantalla
de 20 ϫ 20 cm blanca 90%; la delimitada por un trazo azul,
con una pantalla negra 6% (el color de prueba menos
reflectante).
La tolerancia de funcionamiento de un sistema de proximidad
con borrado del plano posterior en un entorno contaminado
es superior a la de un sistema estándar. Esto es debido a
que el alcance real no varía en función de la cantidad de luz
devuelta por el objeto detectado.
Conmutación clara
La salida se activa cuando el haz de luz alcanza el receptor
(ausencia de objeto en detectores de barrera y réflex,
presencia de objeto en detectores de proximidad).
Conmutación oscura
La salida se activa cuando el haz de luz no alcanza el
receptor (presencia de objeto en detectores de barrera y
réflex, ausencia de objeto en detectores de proximidad).
Sistemas barrera y réflex
8
4
Alcance (m)
E
0,5
Conmutación clara
Objeto presente (haz reflejado)
Salida activada
Presencia de objeto
E
Objeto
Plano posterior
Ausencia de objeto
E
1
R
2
Plano posterior
La comparación de dos umbrales valida la
detección en base a un valor regulable
Principio del sistema de proximidad con borrado del plano posterior
132
Objeto ausente (sin recepción de luz)
Salida no activada
Conmutación oscura
Objeto presente (haz reflejado)
Salida no activada
Zona de detección de un sistema de proximidad con borrado del
plano posterior
†
Objeto ausente (recepción de luz)
Salida no activada
Sistema proximidad
1
Blanco 90%
1
R
2
Objeto ausente (recepción de luz)
Salida activada
Conmutación oscura
Objeto presente (haz bloqueado)
Salida activada
Negro 6%
Ø del haz (cm)
4
Conmutación clara
Objeto presente (haz bloqueado)
Salida no activada
Objeto ausente (sin rec
