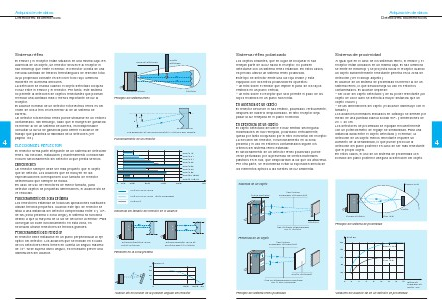

Adquisición de datos
Detectores fotoeléctricos
Sistema réflex polarizado
Sistema de proximidad
Los objetos brillantes, que en lugar de bloquear el haz
reflejan parte de la luz hacia el receptor, no pueden
detectarse con un sistema réflex estándar. En estos casos,
es preciso utilizar un sistema réflex polarizado.
Este tipo de detector emite una luz roja visible y está
equipado con dos filtros polarizadores opuestos:
– un filtro sobre el emisor que impide el paso de los rayos
emitidos en un plano vertical,
– un filtro sobre el receptor que sólo permite el paso de los
rayos recibidos en un plano horizontal.
Al igual que en el caso de los sistemas réflex, el emisor y el
receptor están ubicados en un misma caja. El haz luminoso
se emite en infrarrojo y se proyecta hacia el receptor cuando
un objeto suficientemente reflectante penetra en la zona de
detección (ver el dibujo adjunto).
El alcance de un sistema de proximidad es inferior al de un
sistema réflex, lo que desaconseja su uso en entornos
contaminados. El alcance depende:
– del color del objeto detectado y de su poder reflectante (un
objeto de color claro se detecta a mayor distancia que un
objeto oscuro),
– de las dimensiones del objeto (el alcance disminuye con el
tamaño).
Los alcances nominales indicados en catálogo se definen por
medio de una pantalla blanca Kodak 90% y dimensiones de
20 ϫ 20 cm.
Los detectores de proximidad se equipan frecuentemente
con un potenciómetro de reglaje de sensibilidad. Para una
distancia dada entre el objeto detectado y el emisor, la
detección de un objeto menos reflectante requiere un
aumento de la sensibilidad, lo que puede provocar la
detección del plano posterior en caso de ser más reflectante
que el propio objeto.
En estos casos, el uso de un sistema de proximidad con
borrado del plano posterior asegura la detección del objeto.
En ausencia de un objeto
El reflector devuelve el haz emitido, polarizado verticalmente,
después de haberlo despolarizado. El filtro receptor deja
pasar la luz reflejada en el plano horizonal.
En presencia de un objeto
El objeto detectado devuelve el haz emitido sin ninguna
modificación. El haz reflejado, polarizado verticalmente,
queda por tanto bloqueado por el filtro horizontal del receptor.
La elección del reflector, el funcionamiento en la zona
próxima y el uso en entornos contaminados siguen los
criterios del sistema réflex estándar.
El funcionamiento de un detector réflex polarizado puede
verse perturbado por la presencia de ciertos materiales
plásticos en el haz, que despolarizan la luz que los atraviesa.
Por otra parte, se recomienda evitar la exposición directa de
los elementos ópticos a las fuentes de luz ambiental.
Ausencia de un objeto
Blanco 90%
Filtros opuestos
Haz emitido
polarizado verticalmente
E
R
Objeto
E
Emisor/receptor
R
Reflector
Gris 18%
Principio del sistema de proximidad
Haz reflejado despolarizado
por el reflector
% de Sn
Presencia de un objeto
Haz emitido
polarizado verticalmente
100
Blanco 90%
80
60
E
Gris 18%
40
R
20
Objeto reflectante
Haz no despolarizado bloqueado
por el filtro horizontal
0
Principio del sistema réflex polarizado
2
4
6
8
10
12
14
16 lateral del
cuadrado del
objeto (cm)
Variación del alcance Sn de un detector de proximidad
