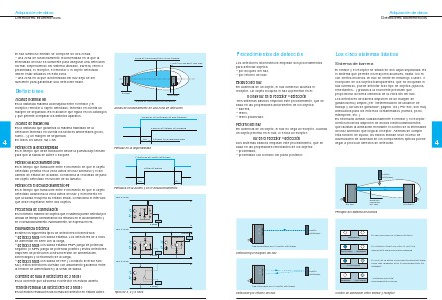

Adquisición de datos
Detectores fotoeléctricos
Procedimientos de detección
Los cinco sistemas básicos
Los detectores fotoeléctricos emplean dos procedimientos
para detectar objetos:
– por bloqueo del haz,
– por retorno del haz.
Sistema de barrera
El emisor y el receptor se sitúan en dos cajas separadas. Es
el sistema que permite los mayores alcances, hasta 100 m
con ciertos modelos. El haz se emite en infrarrojo o láser. A
excepción de los objetos transparentes, que no bloquean el
haz luminoso, puede detectar todo tipo de objetos (opacos,
reflectantes...) gracias a la excelente precisión que
proporciona la forma cilíndrica de la zona útil del haz.
Los detectores de barrera disponen de un margen de
ganancia muy amplio (ver “Determinación del alcance de
trabajo y curvas de ganancia”, página 133). Por ello, son muy
adecuados para los entornos contaminados (humos, polvo,
intemperie, etc.).
Es necesario alinear cuidadosamente el emisor y el receptor.
Ciertos modelos disponen de diodos electroluminiscentes
que facilitan la alineación mediante el control de la intensidad
del haz luminoso que llega al receptor. Además de cumplir
esta función de ayuda, los diodos indican si un exceso de
acumulación de suciedad en los componentes ópticos puede
llegar a provocar defectos de detección.
Bloqueo del haz
En ausencia de un objeto, el haz luminoso alcanza el
receptor. Un objeto bloquea el haz al penetrar en él:
no hay luz en el receptor = detección
Tres sistemas básicos emplean este procedimiento, que se
basa en las propiedades absorbentes de los objetos:
– barrera,
– réflex,
– réflex polarizado.
Retorno del haz
En ausencia de un objeto, el haz no llega al receptor. Cuando
un objeto penetra en el haz, lo envía al receptor:
luz en el receptor = detección
Dos sistemas básicos emplean este procedimiento, que se
basa en las propiedades reflectantes de los objetos:
– proximidad,
– proximidad con borrado del plano posterior.
Objeto
detectado
Zona útil
cilíndrica
del haz
Emisor
Receptor
Principio del sistema de barrera
E
R
Objeto
detectado
apagados
Haz bloqueado por el objeto detectado
encendido
Detección por bloqueo del haz
apagado
encendidos
E
R
El haz luminoso no llega al receptor
El receptor recibe luz, pero el nivel es
insuficiente para conmutar la salida
El nivel de la señal luminosa es suficiente para
conmutar la salida, pero el funcionamiento es
inestable
Objeto
detectado
apagado
encendido
Alineación correcta:
funcionamiento normal
Haz retornado por el objeto detectado
Control de alineación entre emisor y receptor
Detección por retorno del haz
