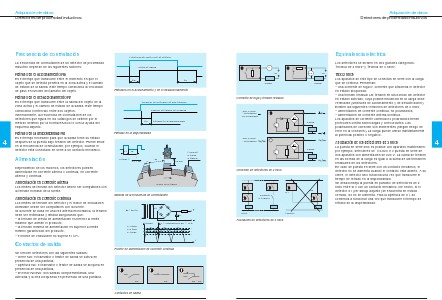

Adquisición de datos
Detectores de proximidad inductivos
Equivalencia eléctrica
Los detectores se dividen en dos grandes categorías:
“técnica de 2 hilos” y “técnica de 3 hilos”.
Ir
Ud
Alim.
Carga
Alim.
Tipo 2 hilos
Los aparatos de este tipo se conectan en serie con la carga
que se controla. Presentan:
– una corriente de fuga Ir: corriente que atraviesa el detector
en estado bloqueado,
– una tensión residual Ud: tensión en las bornas del detector
en estado activado, cuya posible influencia en la carga debe
verificarse (umbrales de accionamiento y de desactivación).
Existen las siguientes versiones de detectores de 2 hilos:
– alimentación de corriente continua, no polarizados,
– alimentación de corriente alterna/continua.
Los aparatos de corriente continua no polarizados tienen
protección contra sobrecargas y cortocircuitos. Las
polaridades de conexión son indiferentes (ningún riesgo de
error en la conexión). La carga puede unirse indistintamente
al potencial positivo o negativo.
Carga
Corriente de fuga y tensión residual
Tipo 2 hilos
Alimentación
No polarizado
Carga
Tipo 2 hilos
Alimentación
Asociación de los detectores de 2 hilos
La puesta en serie sólo es posible con aparatos multitensión:
por ejemplo, detectores de 110/220 V o puesta en serie de
dos aparatos con alimentación de 220 V. La caída de tensión
en las bornas de la carga es igual a la suma de las tensiones
residuales de los detectores.
En caso de puesta en serie con un contacto mecánico, el
detector no se alimenta cuando el contacto está abierto. A su
cierre, el detector sólo funciona una vez que transcurre el
tiempo de retraso en la disponibilidad.
Se desaconseja la puesta en paralelo de detectores de 2
hilos entre sí o con un contacto mecánico. De hecho, si el
detector d1 (ver dibujo adjunto) se encuentra en estado
cerrado, d2 no se alimenta. Tras la apertura de d1, d2
comienza a funcionar una vez que transcurre el tiempo de
retraso de la disponibilidad.
Carga
Conexión de detectores de 2 hilos
d1
d2
Contacto
mecánico
Serie
Paralelo
Asociación de detectores de 2 hilos
