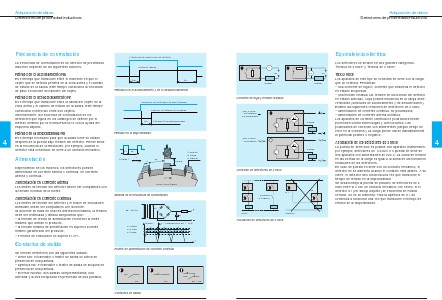

Adquisición de datos
Detectores de proximidad inductivos
Frecuencia de conmutación
Presencia del objeto que se detecta
La frecuencia de conmutación de un detector de proximidad
inductivo depende de los siguientes factores:
Señal de salida
Retraso en el accionamiento Ra
Es el tiempo que transcurre entre el momento en que el
objeto que se detecta penetra en la zona activa y el cambio
de estado de la salida. Este tiempo condiciona la velocidad
de paso en función del tamaño del objeto.
Ra
Rr
Retrasos en el accionamiento y en el desaccionamiento
Retraso en el desaccionamiento Rr
Es el tiempo que transcurre entre la salida del objeto de la
zona activa y el cambio de estado de la salida. Este tiempo
condiciona el intervalo entre dos objetos.
Generalmente, la frecuencia de conmutación de los
detectores que figura en los catálogos se obtiene por el
método definido por la norma EN 50010 con la ayuda del
esquema adjunto.
Aplicación de la tensión de alimentación
Cambio de estado de la salida
Rd
Retraso en la disponibilidad Rd
4
Retraso en la disponibilidad
Retraso en la disponibilidad
Es el tiempo necesario para que la salida tome su estado
después de la puesta bajo tensión del detector. Puede influir
en la frecuencia de conmutación, por ejemplo, cuando el
detector está conectado en serie a un contacto mecánico.
T1
Alimentación
T0
f (Hz/s) =
1
T1 + T0
c
Placa de
medida
metálica
2c
1/2 Sn
Dependiendo de los modelos, los detectores pueden
alimentarse en corriente alterna o continua, en corriente
alterna y continua.
Alimentación en corriente alterna
Disco no metálico
Los límites de tensión del detector deben ser compatibles con
la tensión nominal de la fuente.
Medida de la frecuencia de conmutación
Alimentación en corriente continua
Los límites de tensión del detector y el índice de ondulación
admisible deben ser compatibles con la fuente.
Si la fuente se basa en una red alterna monofásica, la tensión
debe ser rectificada y filtrada asegurando que:
– la tensión de cresta de alimentación es inferior al límite
máximo que admite el producto,
– la tensión mínima de alimentación es superior al límite
mínimo garantizado del producto,
– el índice de ondulación no supera el 10%.
Ue
50 - 60 Hz
+
C
U cresta
U media
U eficaz
tensión
V = ondulación máx. = 10%
t
Contactos de salida
Fuente de alimentación de corriente continua
Se ofrecen detectores con las siguientes salidas:
– cierre NO: el transistor o tiristor de salida se activa en
presencia de una pantalla,
– apertura NC: el transistor o tiristor de salida se bloquea en
presencia de una pantalla,
– inversor NO/NC: dos salidas complementarias, una
activada y la otra bloqueada en presencia de una pantalla.
NO
Contactos de salida
†
120
NC
NO - NC
