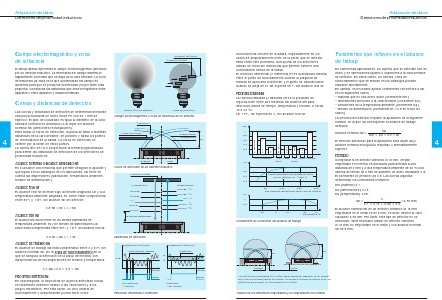

Adquisición de datos
Detectores de proximidad inductivos
Parámetros que influyen en el alcance
de trabajo
consecuencia rebotes en la salida, especialmente en los
casos de desplazamiento lento de la pieza que se detecta.
Para evitar este problema, la mayoría de los detectores
utilizan un recorrido diferencial que permite obtener una
conmutación franca de la salida.
El recorrido diferencial (o histéresis) H es la distancia medida
entre el punto de accionamiento cuando la plaqueta de
medida se aproxima al detector y el punto de desactivación
cuando se aleja de él. Se expresa en % del alcance real Sr.
En numerosas aplicaciones, los objetos que se detectan son de
acero y de dimensiones iguales o superiores a la cara sensible
del detector. En estos casos, los valores “zona de
funcionamiento” que se indican en los catálogos pueden
utilizarse directamente.
En cambio, es necesario aplicar coeficientes correctores a Sa
en los siguientes casos:
– material que no sea acero dulce (coeficiente Km),
– dimensiones inferiores a la cara sensible (coeficiente Kd),
– variaciones de la temperatura ambiente (coeficiente Kq),
– tensión de alimentación (coeficiente Kt = 0,9 en todos los
casos).
La elección del detector requiere la aplicación de la siguiente
fórmula, en la que Sa corresponde al alcance de trabajo
deseado:
Reproductibilidad
La reproductibilidad (o fidelidad) R es la precisión de
reproducción entre dos medidas del alcance útil para
intervalos dados de tiempo, temperatura y tensión: 8 horas,
10 a 30 °C.
Un ± 5%. Se expresa en % del alcance real Sr.
Km
1
alcance nominal Sn =
Acero inoxidable
Kd
Ejemplo
Acero Latón Alu- Cobre Función
dulce
minio
Comprobar si un detector cilíndrico Ø 18 mm, versión
empotrable en el metal, es adecuado para detectar a una
distancia de 3 mm y a una temperatura ambiente de 20 °C una
cabeza de tornillo de 6 mm de diámetro de acero inoxidable 316.
El coeficiente Kt (tensión) es 0,9. Las curvas adjuntas
determinan los coeficientes restantes:
Km (materia): 0,7
Kd (dimensiones): 0,75
Kq (temperatura): 0,98
3
Sn =
= 6,48 mm
0,7 ϫ 0,75 ϫ 0,98 ϫ 0,9
1
0,8
Curva típica para una pantalla de acero
con un detector XSA-H08713
0,6
0,4
Sn
2 Sn
3 Sn
4 Sn
Dimensiones laterales del objeto que se detecta
Kθ
1
0,9
–25
0
20
El alcance nominal Sn de un detector cilíndrico Ø 18 mm
empotrable en el metal es de 5 mm, es decir, inferior al valor
calculado 6,48 mm. Por tanto, este tipo de detector no es
adecuado. Será necesario utilizar un detector cilíndrico
Ø 1
