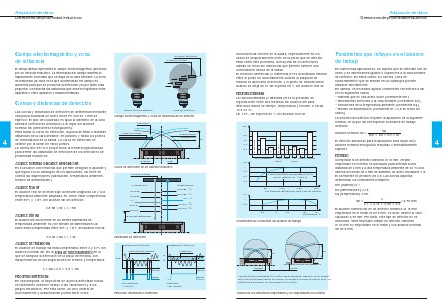

Adquisición de datos
Detectores de proximidad inductivos
Campo electromagnético y zona
de influencia
Curva de detección
Placa de medida
El dibujo lateral representa el campo electromagnético generado
por un detector inductivo. La intensidad del campo disminuye
rápidamente a medida que se aleja de la cara sensible. La zona
de influencia (la zona en la que la intensidad del campo es
suficiente para que se produzca la detección) es por tanto más
pequeña. Condiciona las distancias que deben respetarse entre
aparatos o entre aparatos y masas metálicas.
Curvas y distancias de detección
4
Campo electromagnético
Las curvas y distancias de detección se determinan mediante
una placa cuadrada de acero dulce Fe 360 de 1 mm de
espesor. El lado del cuadrado es igual al diámetro de la cara
sensible (detectores cilíndricos) o al triple del alcance
nominal Sn (detectores rectangulares).
Para trazar la curva de detección, la placa se sitúa a distintas
distancias de la cara sensible, en paralelo y hasta los puntos
de conmutación de la salida. La curva de detección se
obtiene por la unión de estos puntos.
La norma IEC 947-5-2 proporciona la terminología utilizada
para definir las distancias de detección de los detectores de
proximidad inductivos:
Zona de influencia
Campo electromagnético y zona de influencia de un detector
Histéresis
Placa de medida
Desactivación
Accionamiento
Bobinas
Alcance nominal o alcance asignado Sn
Sn
Imán
Curva de detección de un detector inductivo
Es el alcance convencional que permite designar el aparato y
que figura en los catálogos de los fabricantes. No tiene en
cuenta las dispersiones (fabricación, temperatura ambiente,
tensión de alimentación).
Placa de medida
Alcance real Sr
Accionamiento
El alcance real Sr se mide bajo la tensión asignada Un y a la
temperatura ambiente asignada Tn. Debe estar comprendida
entre 90% y 110% del alcance Sn del detector.
Desactivación
Su max
Su máx.
Su max
Su máx. + H
Sr max
Su máx. + H
Sr máx.
Su max
Sn + H
Sn
Sr min + H
Su mín. + H
Sr min
Su mín.
0,9 Sn ≤ Sr ≤ 1,1 Sn
Su min + H
Su mín. + H
Su min
Su mín.
Alcance útil Su
Sa (acción asegurada)
El alcance útil Su se mide en los límites admisibles de
temperatura ambiente Ta y de tensión de alimentación Ub.
Debe estar comprendida entre 90% y 110% del alcance real Sr.
0,9 Sr ≤ Su ≤ 1,1 Sr
Distancias de detección
Alcance de trabajo Sa
Distancia de detección
El alcance de trabajo Sa está comprendido entre 0 y 81% del
alcance nominal Sn. Es la zona de funcionamiento en la
que se asegura la detección de la placa de medida, con
independencia de las dispersiones de tensión y temperatura.
Trayectoria de pantalla
Histéresis
D
E/D
E
0 ≤ Sa ≤ 0,9 ϫ 0,9 ϫ Sn
Tiempo
Tiempo
Salida
Recorrido diferencial
En una máquina, la trayectoria de la pieza detectada nunca
es totalmente uniforme debido a las vibraciones y a los
juegos mecánicos. Por esta razón, un solo umbral de
accionamiento y desactivación podría tener como
†
Distancia de detección
Salida
Sin histéresis
= rebotes
Recorrido diferencial o histéresis
118
Histéresis
= sin rebotes
