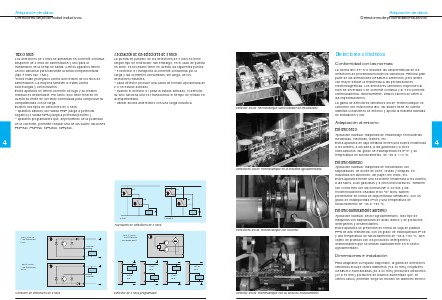

Adquisición de datos
Detectores de proximidad inductivos
Tipo 3 hilos
Asociación de los detectores de 3 hilos
Los detectores de 3 hilos se alimentan en corriente continua.
Disponen de 2 hilos de alimentación y uno para la
transmisión de la señal de salida. Ciertos aparatos tienen
un hilo adicional para transmitir la señal complementaria
(tipo 4 hilos NO + NC).
Todos están protegidos contra la inversión de los hilos de
alimentación. La mayoría también lo están contra
sobrecargas y cortocircuitos.
Estos aparatos no tienen corriente de fuga y su tensión
residual es desdeñable. Por tanto, sólo debe tenerse en
cuenta su límite de corriente conmutada para comprobar su
compatibilidad con la carga.
Existen dos tipos de detectores de 3 hilos:
– aparatos básicos con salida PNP (carga a potencial
negativo) o salida NPN (carga a potencial positivo),
– aparatos programables que, dependiendo de la polaridad
de la conexión, permiten realizar una de las cuatro funciones
PNP/NO, PNP/NC, NPN/NO, NPN/NC.
La puesta en paralelo de los detectores de 3 hilos no tiene
ningún tipo de restricción. Sin embargo, en el caso de puesta
en serie, es necesario tener en cuenta los siguientes puntos:
– el detector d1 transporta la corriente consumida por la
carga y las corrientes consumidas, sin carga, de los
detectores restantes,
– cada detector produce una caída de tensión aproximada de
2 V en estado activado,
– cuando el detector d1 pasa al estado activado, el detector
d2 sólo funciona una vez transcurrido el tiempo de retraso en
la disponibilidad,
– utilizar diodos antirretorno con una carga inductiva.
4
d1
d1
d2
d2
Serie
Paralelo
Asociación de detectores de 3 hilos
Tipo 3 hilos
Alimentación
programable
Tipo 3 hilos
Alimentación
PNP
Carga
C
Tipo3 hilos
Alimentación
NPN
PNP
NO
NPN
NC
Carga
Conexión de detectores de 3 hilos
†
Detector de 3 hilos programable
122
NPN
NO
PNP
NC
