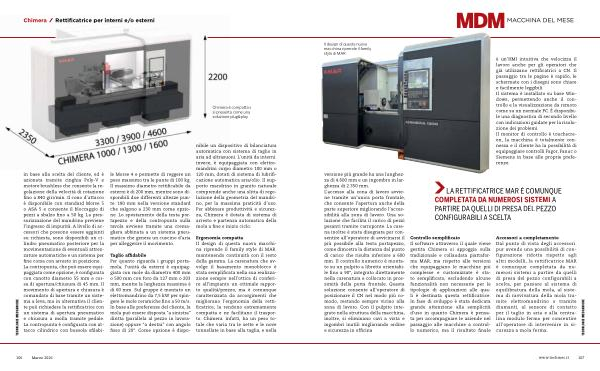

Chimera Rettificatrice per interni e / o esterni
Chimera è compatta e si presenta come una soluzione plug & play
in base alla scelta del cliente, ed è azionata tramite cinghia Poly-V e motore brushless che consente la regolazione della velocità di rotazione fino a 840 giri / min. Il cono d’ attacco è disponibile con standard Morse 5 o ASA 5 e consente il bloccaggio di pezzi a sbalzo fino a 50 kg. La pressurizzazione del mandrino previene l’ ingresso di impurità. A livello di accessori che possono essere aggiunti su richiesta, sono disponibili un cilindro pneumatico posteriore per la movimentazione di eventuali attrezzature automatiche e un sistema per fine corsa con arresto in posizione. La contropunta, che può essere equipaggiata come opzione, è configurata con canotto diametro 55 mm e corsa di apertura / chiusura di 45 mm. Il movimento di apertura e chiusura è comandato di base tramite un sistema a leva, ma in alternativa il cliente può richiedere la rettificatrice con un sistema di apertura pneumatico e chiusura a molla tramite pedale. La contropunta è configurata con attacco cilindrico con bussola sfilabile Morse 4 e permette di reggere un peso massimo tra le punte di 100 kg. Il massimo diametro rettificabile da esterni è di 200 mm, mentre sono disponibili due differenti altezze punte: 180 mm nella versione standard che salgono a 230 mm come opzione. Lo spostamento della testa portapezzo e della contropunta sulla tavola avviene tramite una cremagliera abbinata a un sistema pneumatico che genera un cuscino d’ aria per alleggerire il movimento.
Taglio affidabile Per quanto riguarda i gruppi portamola, l’ unità da esterni è equipaggiata con mole da diametro 400 mm o 500 mm con foro da 127 mm o 203 mm, mentre la larghezza massima è di 60 mm. Sul gruppo è montato un elettromandrino da 7,5 kW per spingere le mole ceramiche fino a 50 m / s. In base alle preferenze del cliente, la mola può essere disposta“ a sinistra” diritta( parallela al pezzo in lavorazione) oppure“ a destra” con angolo fisso di 20 °. Come opzione è dispo- nibile un dispositivo di bilanciatura automatica con sistema di taglio in aria ad ultrasuoni. L’ unità da interni, invece, è equipaggiata con elettromandrini corpo diametro 100 mm o 120 mm, dotati di sistema di lubrificazione automatica aria / olio. Il supporto mandrino in granito naturale comprende anche una slitta di regolazione della geometria del mandrino, per la massima praticità d’ uso. Per abbinare produttività e sicurezza, Chimera è dotata di sistema di arresto e partenza automatica della mola a fine e inizio ciclo.
Ergonomia compatta Il design di questa nuova macchina riprende il family style di MAR, mantenendo continuità con il resto della gamma. La carenatura che avvolge il basamento monoblocco è stata semplificata nella sua realizzazione sempre nell’ ottica di conferire all’ impianto un ottimale rapporto qualità / prezzo, ma è comunque caratterizzata da accorgimenti che migliorano l’ ergonomia della rettificatrice, la rendono estremamente compatta e ne facilitano il trasporto. Chimera, infatti, ha un peso totale che varia tra le sette e le nove tonnellate in base alla taglia, e nella
